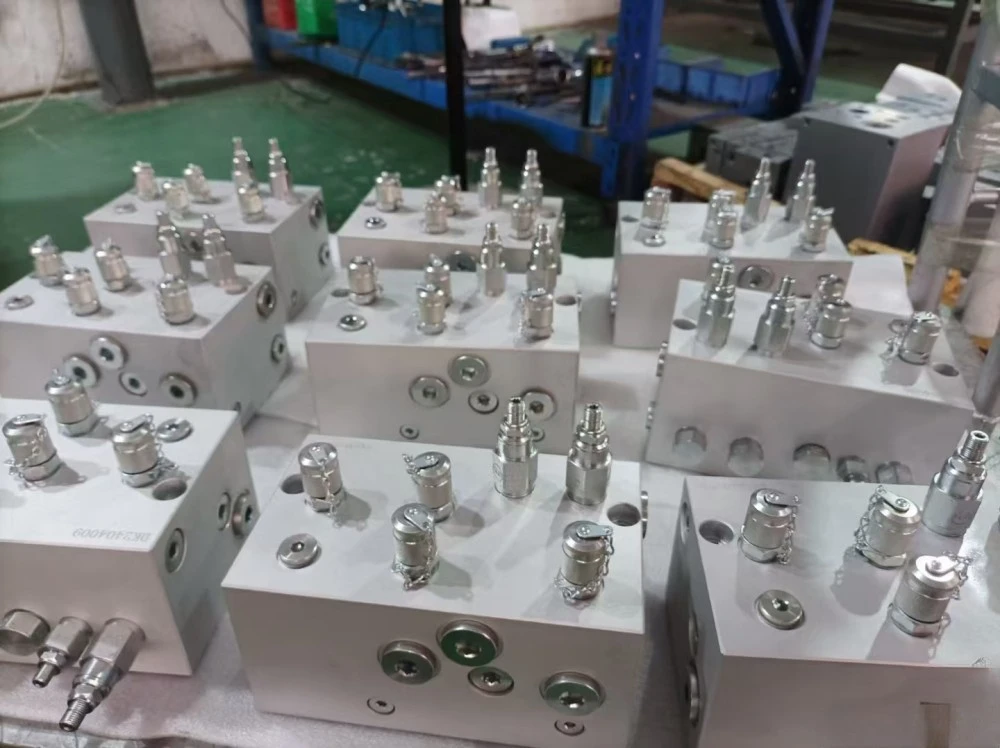

CNC İşlənmiş Hidravlik Fitting

CNC ilə işlənmiş hidravlik fitinq hidravlik sistemdə şlanqları, boruları, nasosları, klapanları və silindrləri birləşdirən hidravlik fitinqdir. It looks simple — a metal body with threads and a sealing face — but it operates under brutal conditions: pressures from 50 to 400+ bar, temperature swings, vibration, and hydraulic fluid that finds any leak path like water finds a crack.

The fitting's job is to seal. Whether it is a JIC 37° flare, an ORFS (O-ring face seal), a BSPP parallel thread, or an NPT tapered thread, the sealing geometry is machined to micron precision. 0,02 mm yuvarlaq bir sızdırmazlıq səthi ağlayan bir fitinqdir. Kökü yırtılmış ip, təzyiq altında uçan bir fitinqdir. Buna görə də emal keyfiyyəti burada "yaxşı" deyil - bu, təhlükəsizlik məsələsidir.

CNC işlənmiş hidravlik fitinqin əsas xüsusiyyətləri və üstünlükləri

Sızdırmazlıq səthləri işlənmişdir, "kifayət qədər yaxşı" deyil 37° məşəl konusu, O-ring yivə və oturacaq üzləri idarə olunan dözümlülüklərlə işlənir (oturacaq bucağı ±0,5°, səthi bitirmə Ra 0,8μm maks.). Düzgün sızdırmazlıq səthi 350 barı borunun içərisində və avadanlıq otağınızdan kənarda saxlayan şeydir.

Təmiz, kəskin iplər İplər tam profil forması ilə 6g/6H-ə qədər kəsilir və ya yuvarlanır - cırılmış köklər, yuvarlanan zirvələr yoxdur. Konik iplər (NPT/BSPT) sıx, sızmayan birləşməni təmin etmək üçün L1/L2 halqa ölçmə cihazları ilə yoxlanılır.

Təzyiqlə sınaqdan keçirilmiş güvən Nümunə götürülmüş partiyalarda armaturları 1,5× nominal iş təzyiqi ilə sınaqdan keçiririk və hər bir fitinq vizual və ölçü baxımından yoxlanılır. Kritik tətbiqlər üçün 100% təzyiq testi mövcuddur.

Maye üçün material hüququ Standart mineral yağ sistemləri üçün sinklənmiş karbon polad; qida, dəniz və aqressiv mayelər üçün paslanmayan 316; aşağı təzyiqli pnevmatik və su xidməti üçün mis. Düzgün material galvanik korroziya və vaxtından əvvəl uğursuzluğun qarşısını alır.

Təmizliyi Siz Müəyyən Edə Bilərsiniz Fitinqlər ultrasəs üsulu ilə təmizlənir və təmizlik spesifikasiyasına uyğun olaraq qablaşdırılır, o cümlədən həssas servo və mütənasib sistemlər üçün ISO 4406 təmizlik sinifləri.

Məhsulun spesifikasiyası

Tipik Tətbiqlər

CNC ilə işlənmiş hidravlik fitinq istehsalçısı və təchizatçısı kimi Tuoyuan Metal armaturları toplu olaraq fabrikdə birbaşa qiymətlərlə təmin edir:

Mobil hidravlika — ekskavatorlar, yükləyicilər, kənd təsərrüfatı maşınları

Sənaye hidravlik sistemləri - preslər, enjeksiyon maşınları, dəzgahlar

Tikinti avadanlığının hidravlik sxemləri

Dəniz və dəniz hidravlik sistemləri (316 paslanmayan)

Qida emalı və əczaçılıq maye xətləri

Test dəzgahları, yağlama sistemləri və pnevmatik sxemlər

İstehsal prosesi

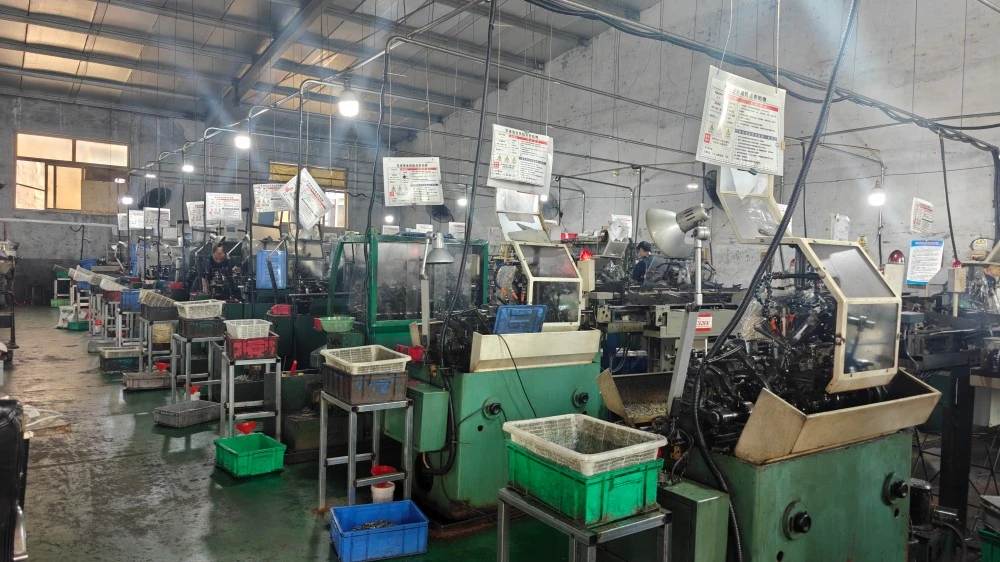

Hidravlik fitinqlər CNC torna tezgahlarında çubuq ehtiyatından işlənir - çox vaxt bir sıxma dövründə. Altıbucaqlı gövdələr çevrilir, qazılır, yivlənir və sızdırmazlıq həndəsəsi (məşəl konusu, O-halqa yivi və ya konik) xüsusi alətlərlə kəsilir. Tək quraşdırma yanaşması, sızdırmazlıq səthini iplə konsentrik tutan şeydir.

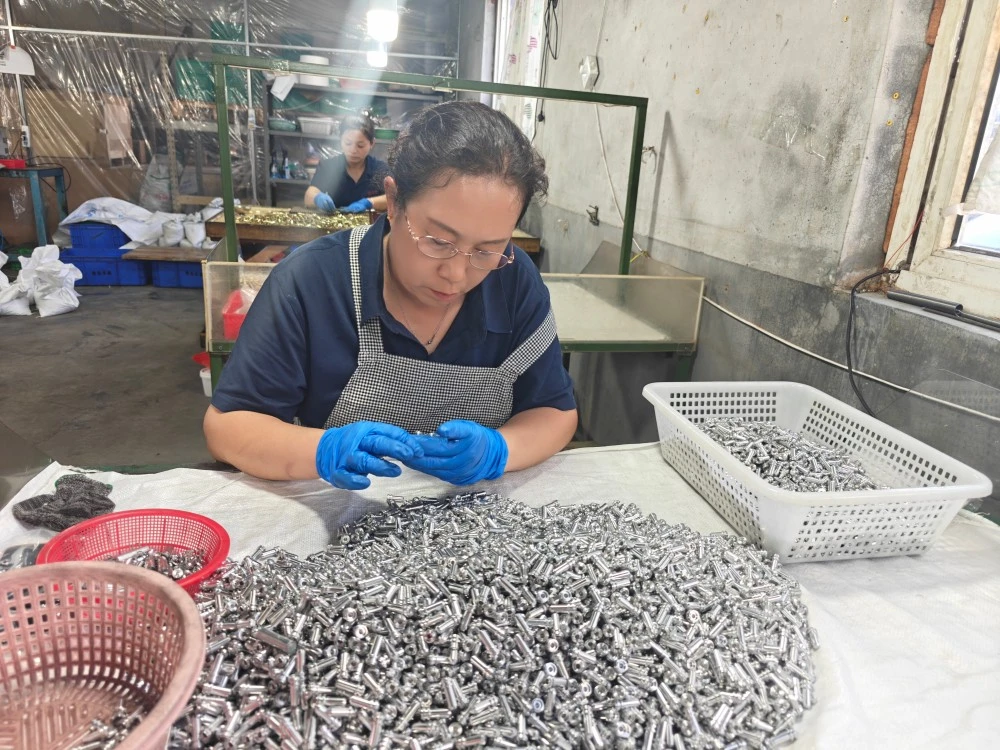

Emaldan sonra fitinqlər qapaqdan təmizlənir - sızdırmazlıq üzləri üçün kritikdir - sonra səthlə işlənir (sink örtük, sink-nikel və ya passivasiya). Fittings are ultrasonically cleaned to remove chips and residue, then inspected: thread gauging, seat angle check, dimensional measurement, and sampled pressure testing.

Niyə Tuoyuan Metalı seçin

Əhəmiyyətli olduğu yerdə emal dəqiqliyi CNC tornalarımız ≤±0,003 mm təkrar yerləşdirmə dəqiqliyinə malikdir və biz mütəmadi olaraq fitinqlərdə ±0,01 mm-ə qədər emal edirik – sızdırmazlıq səthlərini doğru və ipləri təmiz saxlayan dözümlülük zolağı.

Metal emalı üzrə ekspertizanın onilliyi 5000 m² zavod, 20 CNC torna və illik 100 milyon parça istehsal gücü ilə 10 ildən çox dəqiqliklə dönmə hissələri. Biz bu kataloqda hər uyğun standartı işləmişik – dəfələrlə.

48 Saatlıq Keyfiyyətli Cavab Problem aşkar edilərsə, biz 48 saat ərzində cavab veririk və razılaşdırıldığı kimi tam kompensasiya məsuliyyətini öz üzərimizə götürürük. Davamlı olaraq yerinə yetirilən bu öhdəlik müştərilərimizin 95%-nin yenidən sifariş verməsinin səbəbidir.

İxrac üçün Hazır Sənədlər Material sertifikatları, yoxlama hesabatları və təzyiq testi qeydləri hər sifarişlə göndərilir. Üçüncü tərəf yoxlama koordinasiyası mövcuddur.

Qablaşdırma və Göndərmə

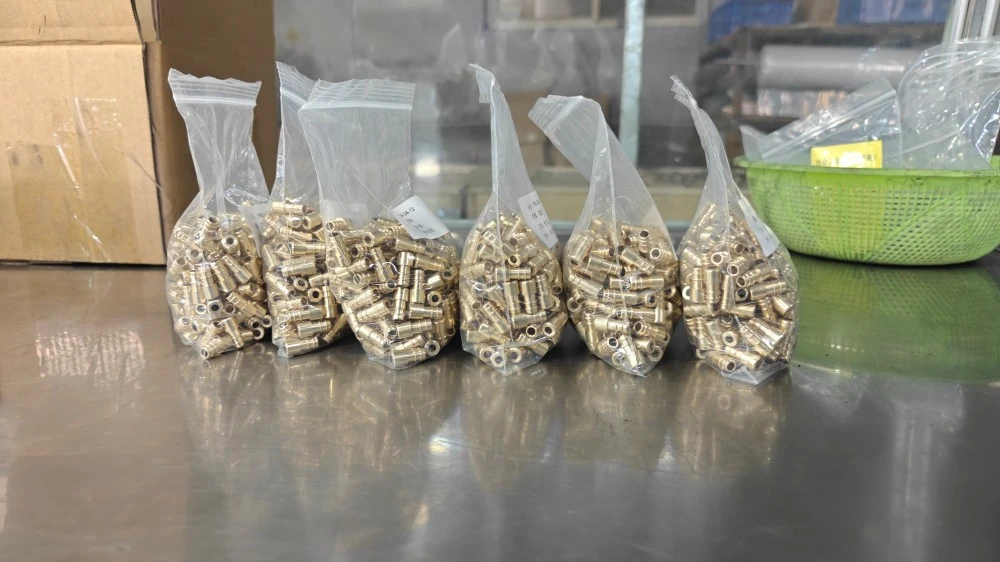

Fitinqlər təmizlənir, korroziyadan qorunur və poli çantalara, kartonlara və ya ixrac taxta qutularına qablaşdırılır. Qingdao limanından ekspress, hava və dəniz yükləri mövcuddur. Sənədləşdirmə: Kommersiya fakturası, qablaşdırma siyahısı, konosament, mənşə sertifikatı, material sınağı sertifikatı. CNC işlənmiş hidravlik fitinq qiymətləri, toplu sifarişlər və ya kotirovka üçün ixrac komandamızla əlaqə saxlayın.

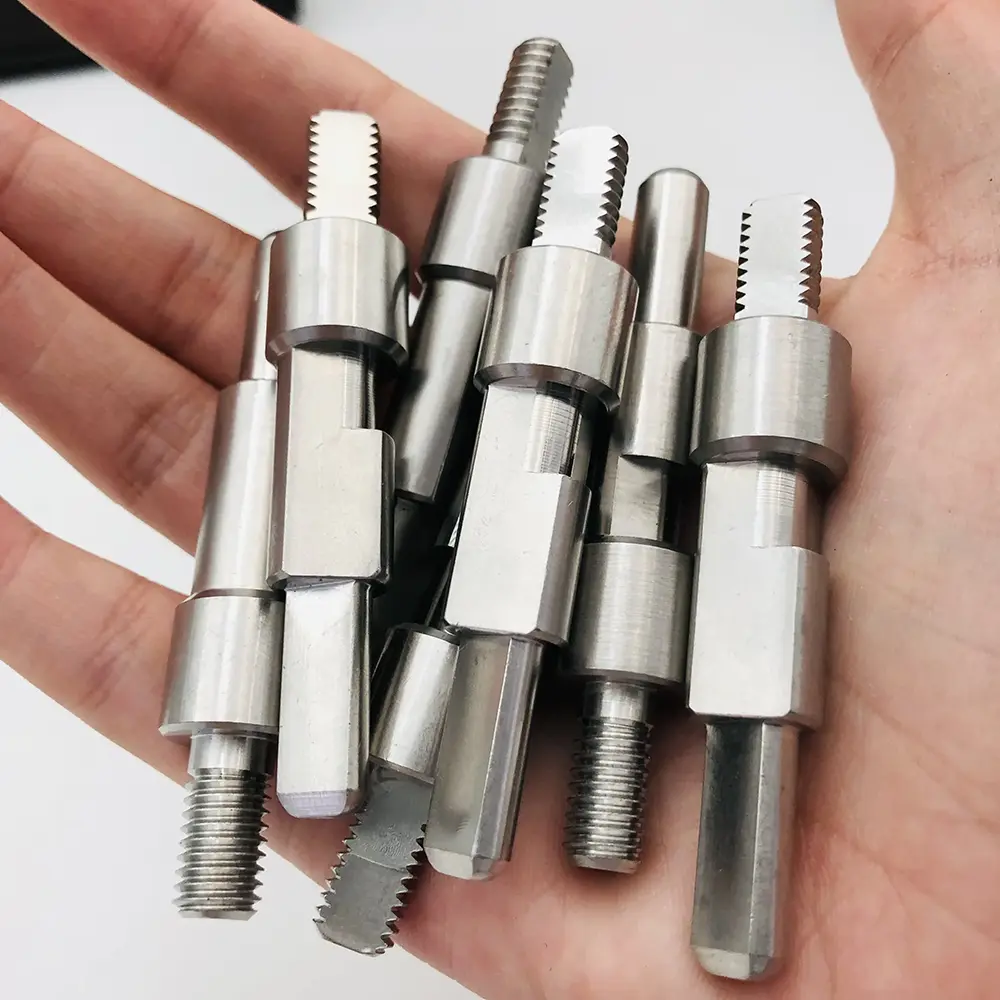

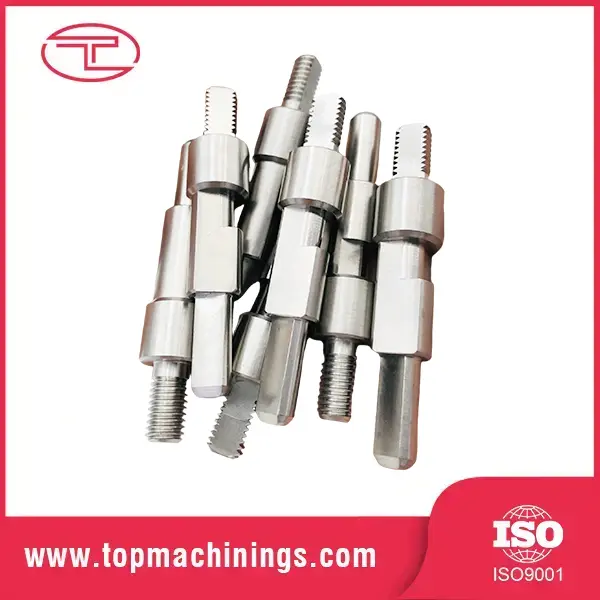

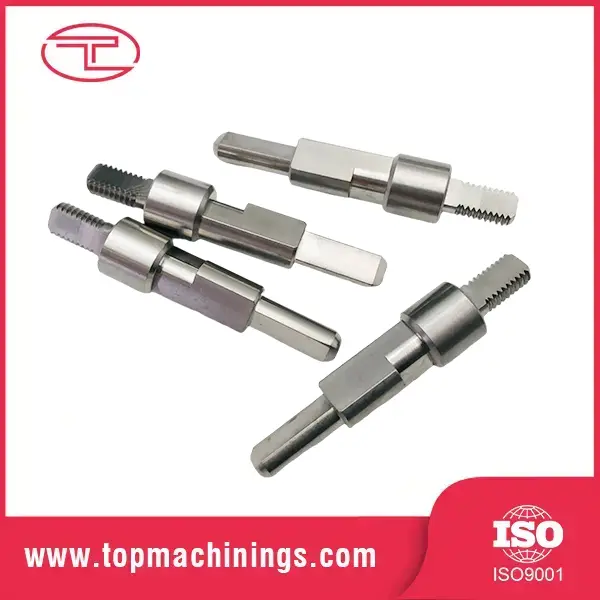

Sənaye Avadanlıqları üçün Yüksək Dəqiqlikli Yivli Millər

Müştəri: Avropa Hidravlik Avadanlıq İstehsalçısı

Sənaye: Fluid Power & Industrial Automation

Material: Paslanmayan Polad / Karbon Polad

Proses: Dəqiq CNC Torna, Frezeleme, Yivləmə və İstilik müalicəsi

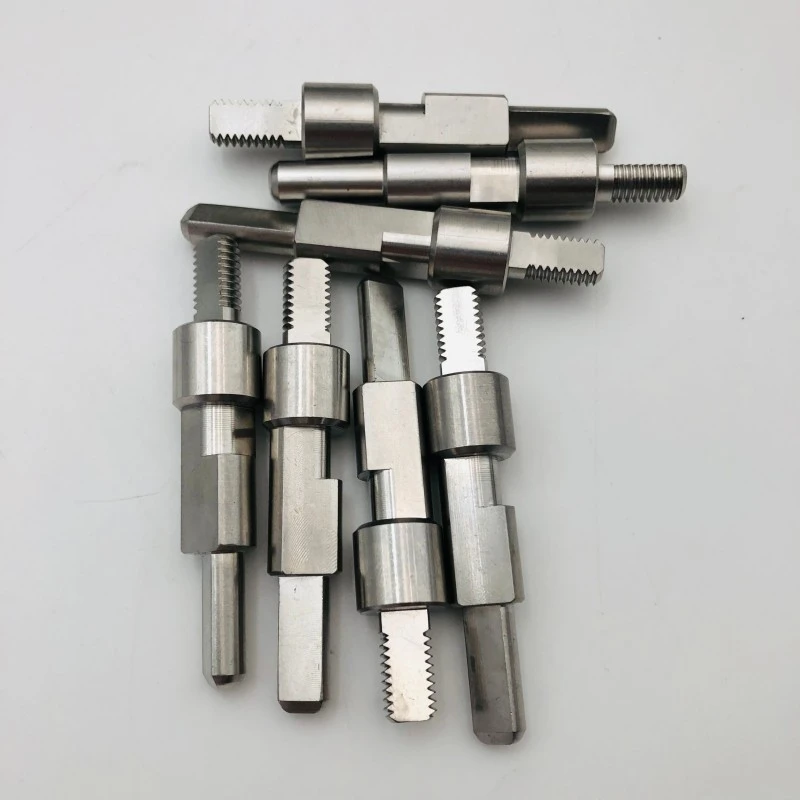

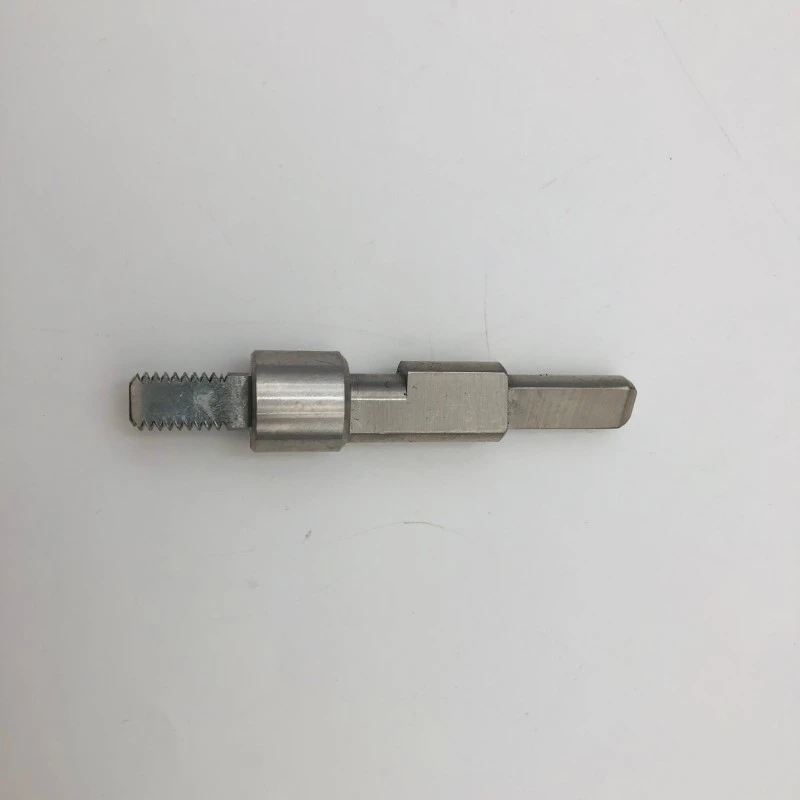

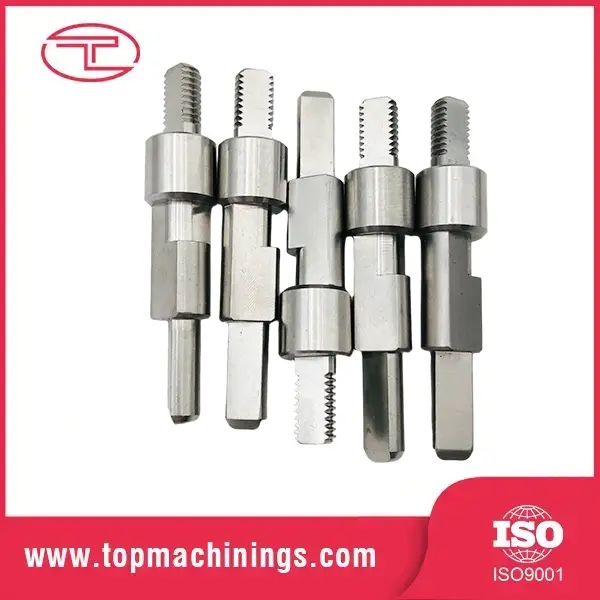

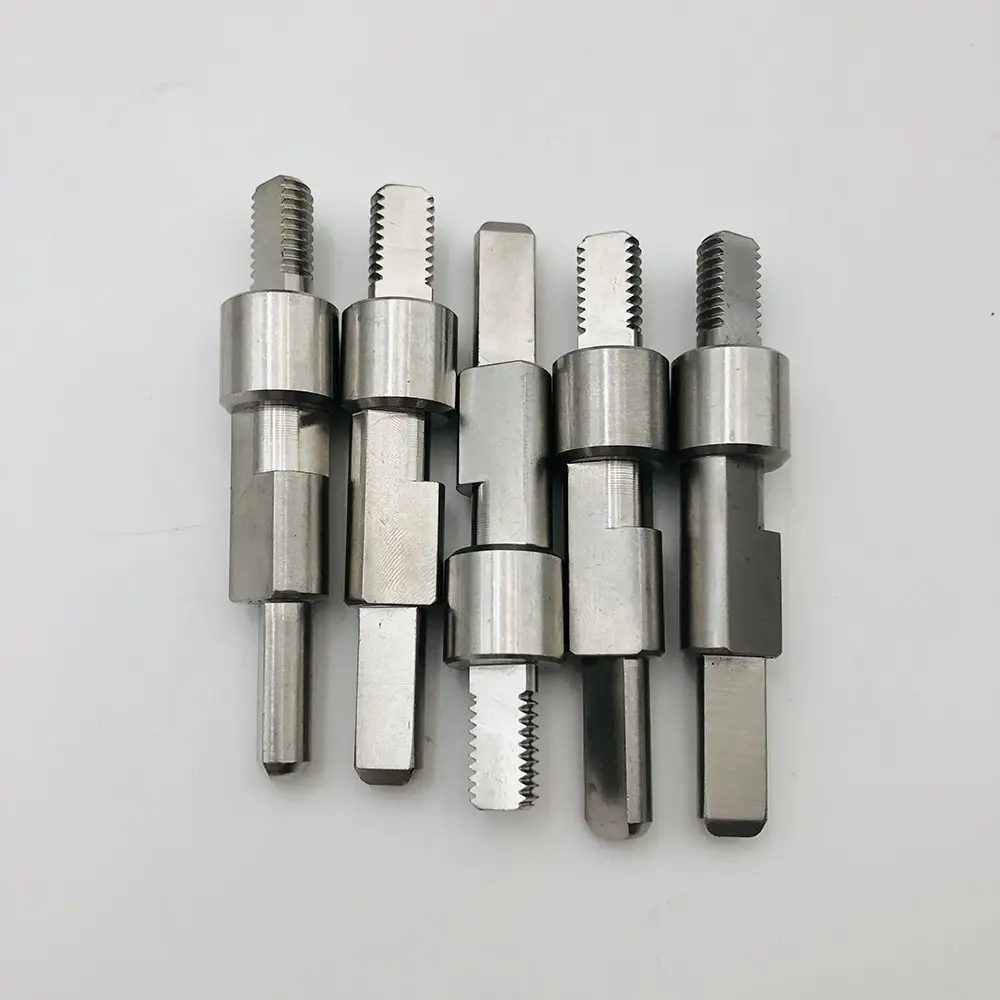

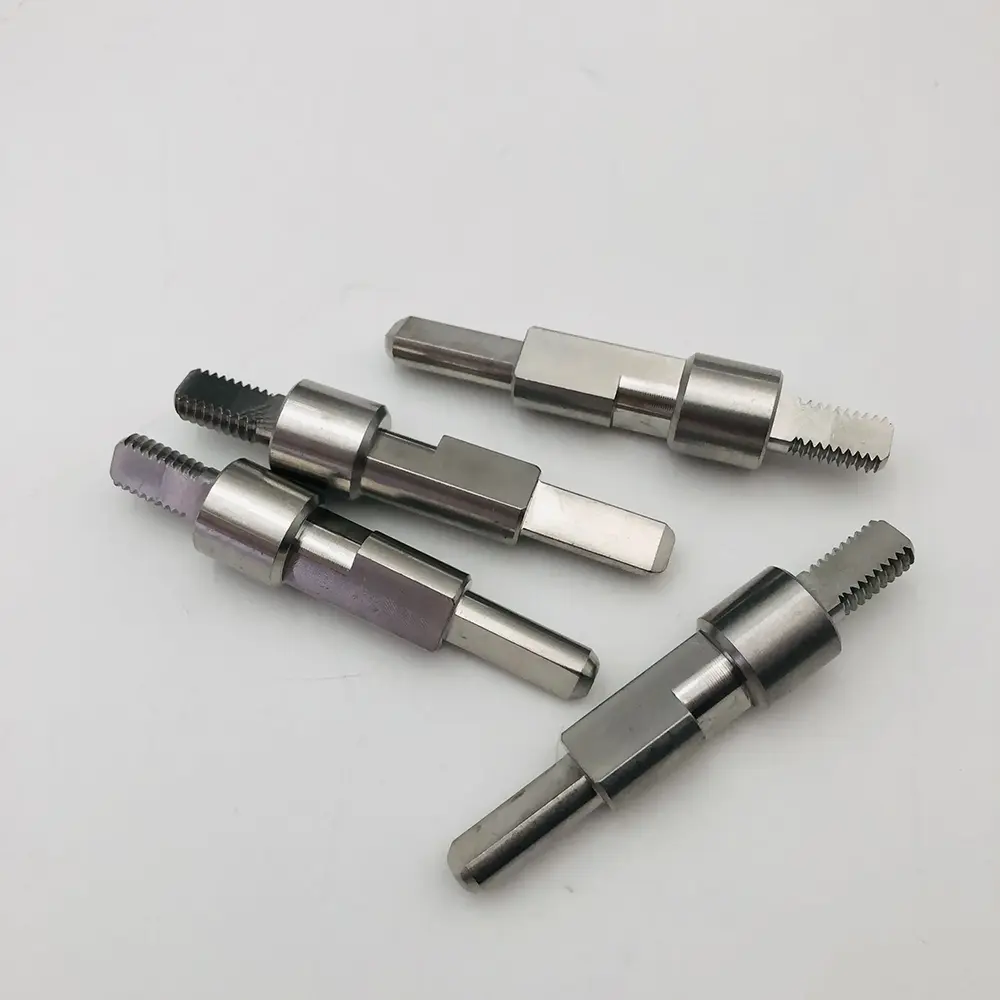

Müştəri yüksək təzyiqli hidravlik qurğularda sızmanın və mexaniki aşınmanın qarşısını almaq üçün sıx toleranslara və hamar səthə malik xüsusi çox pilləli yivli vallar tələb etdi. Standart bazar komponentləri xüsusi fırlanma momenti və uyğunlaşma tələblərini təmin edə bilmədi.

Using multi-axis Swiss CNC turning and precision milling machines, we manufactured customized shafts with exact thread profiles and flat-milled features according to the client’s technical drawings. Göndərmədən əvvəl 100% iplik ölçmə testi və səth pürüzlülüyünü yoxlamaq daxil olmaqla ciddi keyfiyyətə nəzarət tətbiq edildi.

Tez-tez verilən suallar

S: Hansı uyğun standartdan istifadə etməliyəm?

A: Bölgənizdən və şlanqın uclarından asılıdır: JIC Şimali Amerikada, BSP Avropa/Asiyada, Almaniyada metrik DIN, vibrasiya və sızma-sızma performansının vacib olduğu ORFS-də geniş yayılmışdır. Cari fitinqlərinizi və ya çertyojlarınızı bizə göndərin və biz standart və uyğun armaturları müəyyən edəcəyik.

S: Fitinqləriniz hansı təzyiqə dözə bilər?

A: Standart fitinqlər 350 bar iş təzyiqinə görə qiymətləndirilir; 630 bara qədər yüksək təzyiq konfiqurasiyaları. Nümunə götürülmüş partiyaları 1,5 × nominal təzyiqə təzyiqlə sınaqdan keçiririk.

S: Qida və ya dəniz istifadəsi üçün paslanmayan polad fitinqlər təmin edə bilərsinizmi?

Cavab: Bəli — passivasiya ilə bitmiş SUS316 fitinqlər qida, dəniz və əczaçılıq tətbiqləri üçün mövcuddur. Material sertifikatları verilir.

S: Hər rəsm üçün xüsusi fitinqlər təklif edirsiniz?

A: Bəli, tamamilə xüsusi fitinqlər bizim ixtisasımızdır. Rəsm və ya nümunə göndərin və biz xüsusi port konfiqurasiyaları da daxil olmaqla, dəqiq həndəsənizi işlədəcəyik.

S: Sizin MOQ və CNC işlənmiş hidravlik fitinqin çatdırılma müddəti nə qədərdir?

A: Nümunələr: 3-5 gün, MOQ çevik. İstehsal: orta hesabla 15 gün. Qingdao-dan dəniz yükləri və ya təcili kiçik sifarişlər üçün ekspres.
