CNC emal sənaye dübel sancaqlar

Dübel sancağı, montajın iki və ya daha çox hissəsi arasında dəqiq uyğunluğu saxlamaq üçün istifadə edilən qısa, silindrik bir sancaqdır. Hissələri bir-birinə bağlayan boltdan fərqli olaraq, CNC emal sənayesi dübel sancaqları mövqe müəyyən edir. Bu, bütün montajın ətrafında qurulduğu istinad nöqtəsidir. Sürət qutusunun korpusunu motor flanşına bağladığınız zaman boltlar deyil, dübel sancaqları valların düz qalmasına zəmanət verir.

Dübel sancaqları iki əsas formada olur: pres-fit və slip-fit. Yaxşı bir dübel ilə pis bir arasındakı performans fərqi mikronlarla ölçülür: çox sıxdır və qıcıqlanır; çox boş və montaj sürüşür.

Sənaye Dübel Sancaqlarının Materialları və Sərtliyi

Karbon polad (1045/1060): bərkimiş və temperlənmiş, sərfəli ümumi istifadə

Daşıyıcı polad (GCr15/52100): maksimum aşınma müddəti üçün HRC 60–64-ə qədər bərkidilmiş

Paslanmayan (SUS303/304/316): qida, dəniz və tibbi istifadə üçün korroziyaya davamlıdır

Sərtləşdirilmiş alət poladı (xüsusi aşınma tətbiqləri üçün)

Diametr diapazonu: 1mm - 30mm, uzunluqları 3mm-dən 200mm-ə qədər

Dözümlülük sinifləri: ISO 8734/8735, USAS B18.8.2-yə uyğun olaraq m6 press-fit, h6/h7 slip-fit

Klassik istehsal yolu mərkəzsiz daşlamadır: çubuqlar mərkəzsiz öğütücüdə son diametrə qədər üyüdülür, uzunluğa kəsilir, yivlənir və bərkidilir. Əksər alıcıların başa düşmədiyi şey odur ki, bərkidilməzdən əvvəl üyüdülmə qaydası vacibdir - üyüdülmədən sonra sərtləşmə təhrifə səbəb olur, buna görə də biz kritik sancaqları üyüdürük, sərtləşdiririk, sonra bitiririk.

Tuoyuan Real Case Sharing

Sənaye: Sənaye avtomatlaşdırılması və maşınqayırma

Material: Alüminium / Paslanmayan Polad

Proses: Dəqiq CNC Torna və Kanal Açma

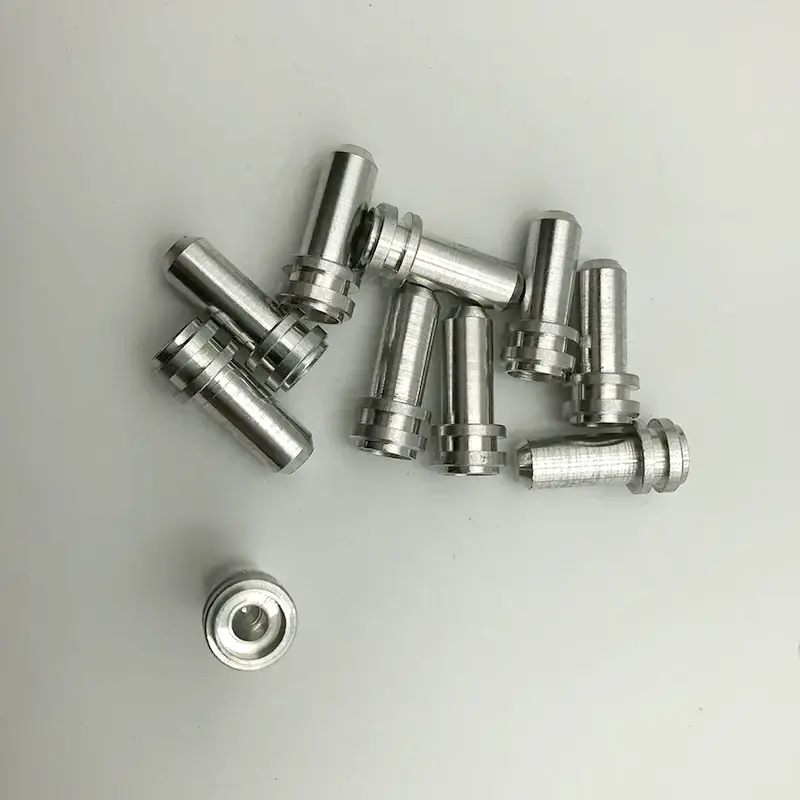

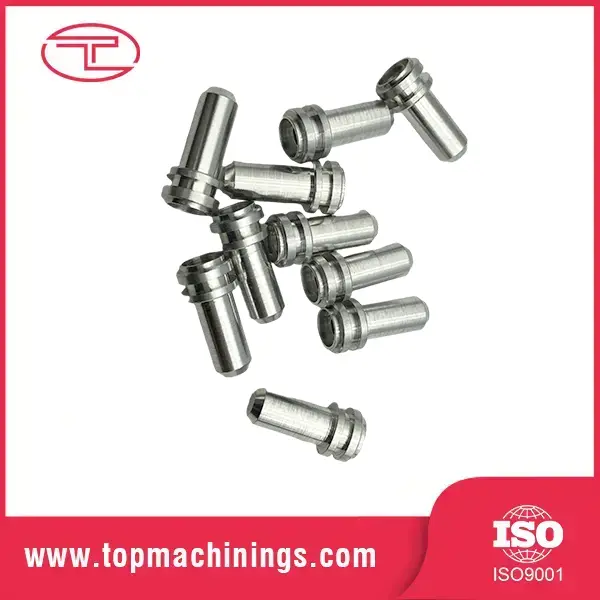

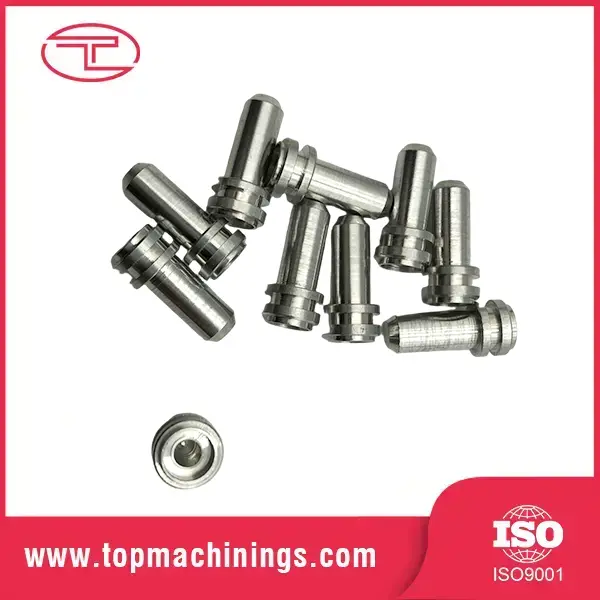

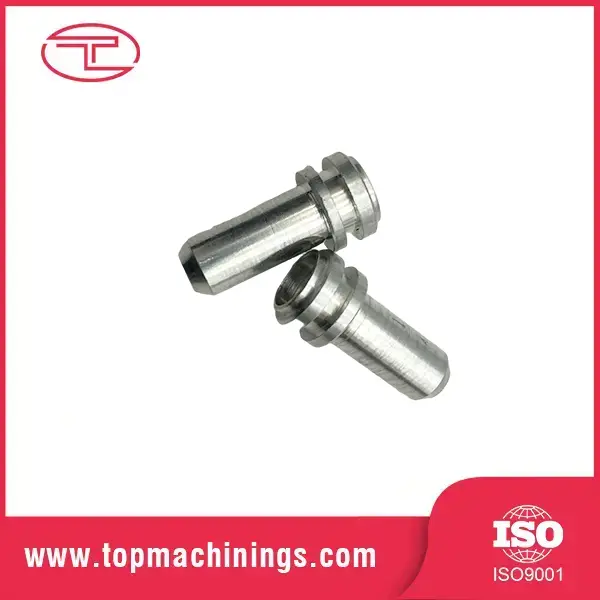

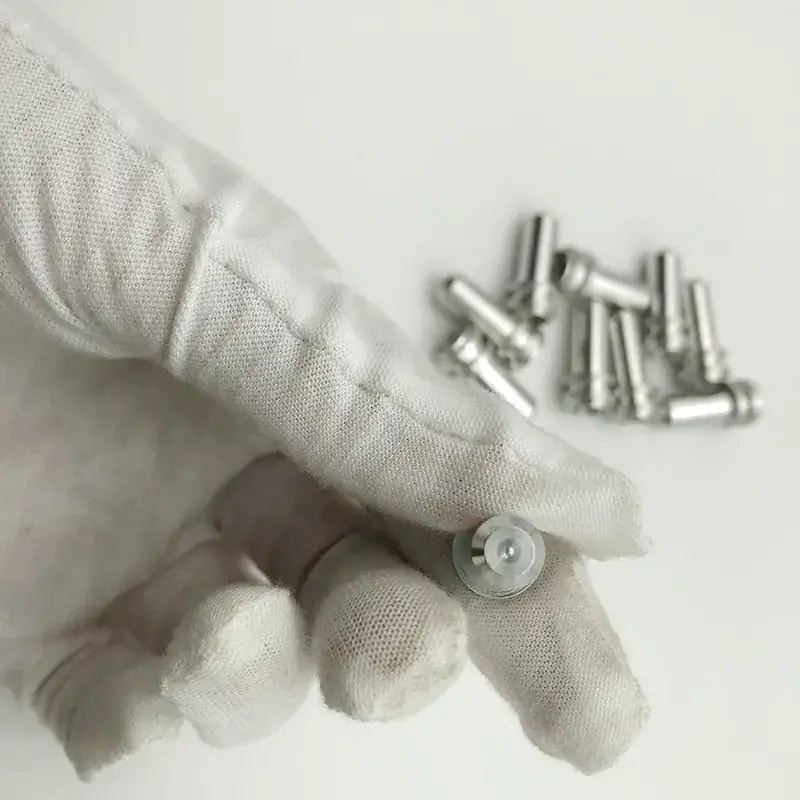

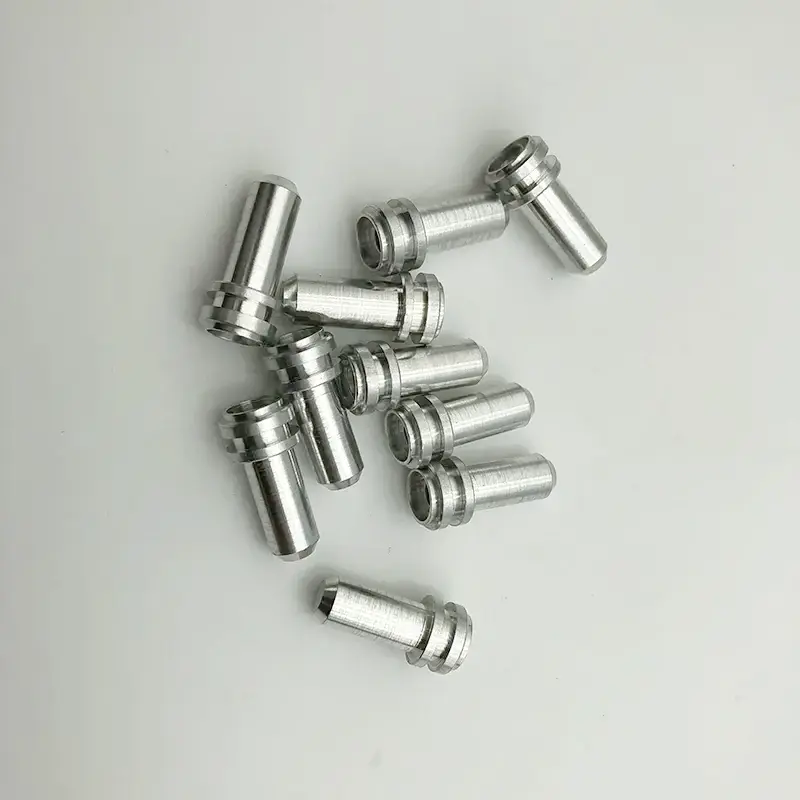

ABŞ avtomatlaşdırma istehsalçısı yüksək sürətli montaj xətlərində dəqiq hizalanma və təhlükəsiz möhürlənməni təmin etmək üçün dəqiq O-halqa tutma yivləri və ciddi ölçülü dözümlülükləri olan xüsusi CNC emal sənaye dübel sancaqlarını tələb edirdi.

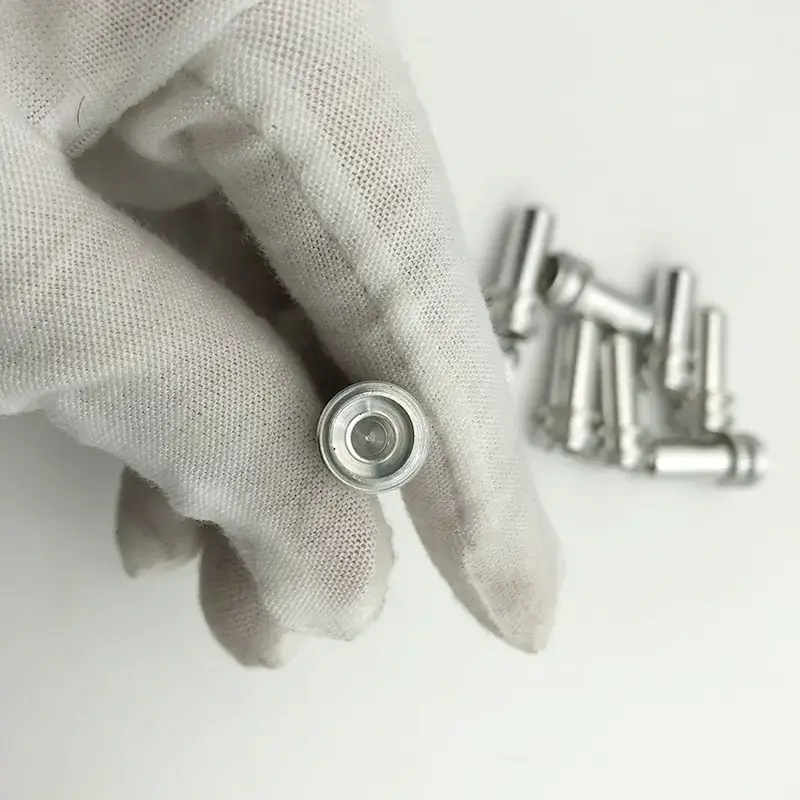

Biz bu çox pilləli sancaqları yüksək dəqiqlikli İsveçrə CNC torna maşınlarından istifadə edərək, optimal sızdırmazlıq üçün dəqiq yiv dərinliyini və səthi bitirməklə istehsal etdik. Qablaşdırmadan əvvəl 100% optik yoxlama aparılmışdır.

Əsas Xüsusiyyətlər və Faydalar

Həqiqi Yerləşdirmə üçün ±0,002 mm-ə qədər torpaqlayın

Son diametrlər ±0,002 mm-ə qədər mərkəzsiz torpaqdır, səthi Ra 0,2-0,4μm. Bu, "kifayət qədər yaxın" dözümlülük deyil - CNC emal sənayesi dübel sancaqları montajları təkrarlanan, armaturları dəqiq və məhsulları ardıcıl edən tolerantlıqdır.

Uzun xidmət üçün HRC 60+-a qədər bərkidilmişdir

Polad sancaqlar HRC 60-64-ə qədər bərkidilmişdir ki, bu da onlara qol vurmadan təkrar daxil edilmə və çıxarılmasına dözmək üçün sərtlik verir. Sərtləşdirilmiş dübel, böyüklüyünə görə yumşaq olanı üstələyir.

Yivli Uçlar, Təmiz Kenarlar

Hər iki ucu yivlidir (adətən 1,5×45°) və qapaqları təmizlənir, beləliklə sancaqlar materialı təraş etmədən və ya deşik ağzına zərər vermədən təmiz şəkildə deşiklərə daxil olur. Burrs, cızıqlanmış deliklər, rədd edilmiş montajlar yoxdur.

Etibar edə biləcəyiniz düzlük

Uzunluq-diametr nisbətləri 50 mm üçün 0,01 mm daxilində düz tutulur. Bükülmüş dübel sancağı nəinki yerini müəyyən edə bilmir, həm də daxil edilərkən kəsilmiş çuxura zərər verir. Biz hər istehsal partiyasında düzgünlüyü ölçürük.

Qarışıq uyğunluqlar üçün sıx diametrli qruplaşdırma

Sancaqlar sıx diametrli qruplara bölünür ki, sancaqlar qutusu ardıcıl uyğun təzyiq göstərsin. Artıq montaj xəttinizdə "bu sürüşür, o çəkic lazımdır" yoxdur.

Məhsulun spesifikasiyası

İstehsal prosesi

CNC emal sənayesi dübel sancağı istehsalı soyuq çəkilmiş və ya yer çubuq ehtiyatı ilə başlayır. Çubuqlar son diametrə yaxın mərkəzsiz zımparalanmış, uzunluğa kəsilmiş, yivlənmiş və çapıqları təmizlənmişdir. Sərtləşdirilmiş sancaqlar üçün onlar istiliklə müalicə olunur və son dözümlülük səviyyəsinə qədər zımparalanır - iki mərhələli üyüdülmə hazır sancağı mükəmməl yuvarlaq və düz saxlayır.

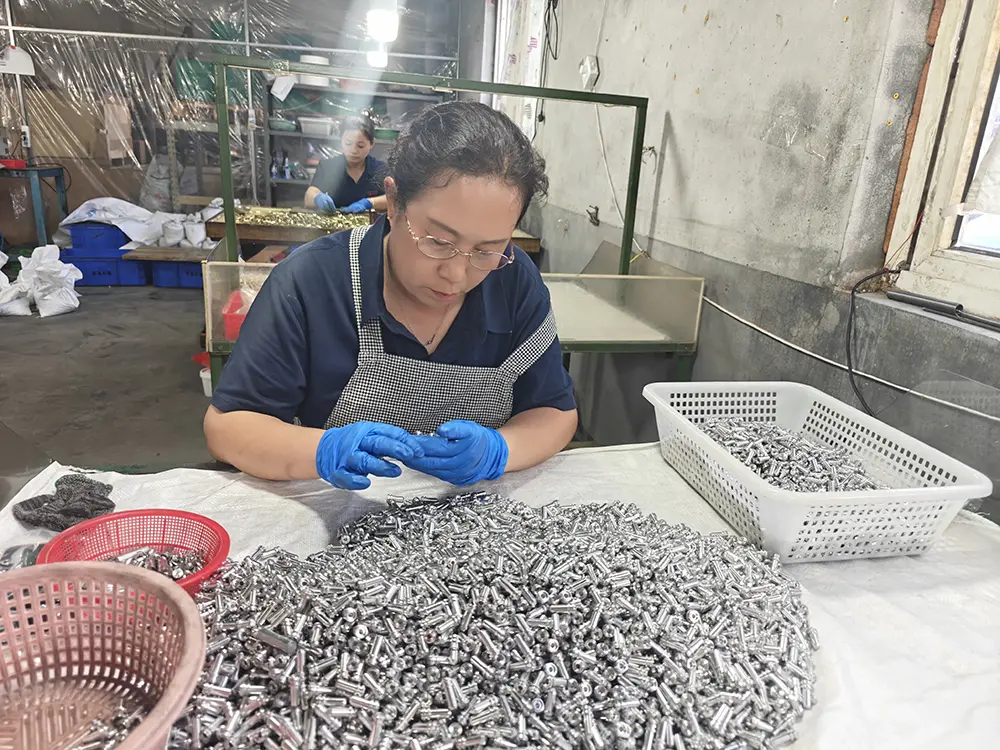

Son yoxlama diametri (mikrometr və hava ölçmə cihazı ilə), sərtliyi (Rockwell sınağı), düzlük və səthin bitməsini əhatə edir. Sancaqlar diametrinə görə qruplaşdırılır və yağlanmış, pasdan qorunan qablaşdırmada qablaşdırılır. Paket sertifikatları hər bir sifarişi müşayiət edir.

İstehsal qrafiki

Standart çatdırılma müddəti: standart ölçülər üçün 10-15 gün; Sərtləşmə və üyüdülmə ilə 15-18 gün.

1-3-cü gün: Sifarişin təsdiqi və material seçimi

4-8-ci gün: Çubuğun üyüdülməsi, kəsilməsi, paxının kəsilməsi

9-12-ci gün: İstilik müalicəsi və üyüdülməni bitirmə (əgər qeyd olunarsa)

13-14-cü gün: Yoxlama, qruplaşdırma, qablaşdırma

15-ci gün: Qingdaodan göndərmə

Niyə Tuoyuan Metalı seçin

Mikron Səviyyəli Qabiliyyət, Sənaye Həcmləri

10+ illik dəqiq emal, 20 CNC torna və 100 milyon ədəd illik istehsal gücü ilə Tuoyuan Metal laboratoriya səviyyəli dözümlülüklərlə avtomobil səviyyəli həcmlərdə CNC emal sənaye dübel sancaqlarını çatdıra bilər. Biz 15 PPM-dən aşağı qüsur dərəcələri ilə 2,5 milyon ədəd partiya göndərmişik.

Şimali Amerikanın Etibarlı Təchizatçısı

Məhsulumuzun 60%-i Şimali Amerika müştərilərinə gedir, 95%-i təkrar alış dərəcəsi ilə. Əgər dübel sancaqlarımız hissələri düzgün tapmasaydı, bu müştərilər illər boyu hər rüb yenidən sifariş verməyəcəkdilər.

Tam İzləmə qabiliyyəti

Material dəyirmanı sertifikatları, istilik müalicəsi qeydləri və yoxlama hesabatları hər partiya üçün arxivləşdirilir. Çubuğun anbar lotundan bitmiş pinə qədər tam izlənilmə.

Sürətli Nümunələr və Sitatlar

Nümunə sifarişlər 3-5 gün ərzində göndərilir. Sitatlar 24 saat ərzində. Keyfiyyət məsələləri 48 saat ərzində cavablandırıldı. Bu, bizim vədimiz deyil, standartımızdır.

Qablaşdırma və Göndərmə

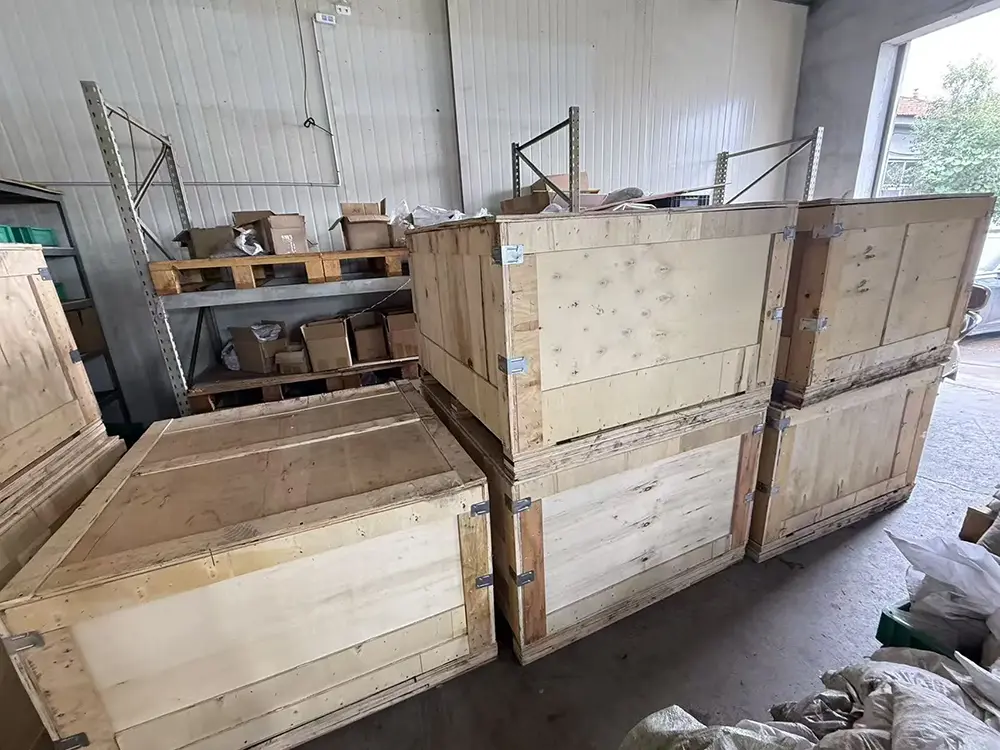

Sancaqlar yağlanır və ya örtülür, pas inhibitoru ilə poli çantalara qablaşdırılır və kartonlarda və ya taxta qutularda göndərilir. Kiçik sifarişlər üçün ekspress (DHL/FedEx/UPS), toplu üçün Qingdao limanından dəniz daşımaları. Sənədləşdirmə: Kommersiya fakturası, qablaşdırma siyahısı, konosament, mənşə sertifikatı, material sınağı sertifikatı. CNC emal sənayesi dübel sancaqlarının qiymətləri, toplu sifarişlər və ya kotirovka üçün ixrac komandamızla əlaqə saxlayın.

Tez-tez verilən suallar

S1: Dübel sancaqlarınız hansı tolerantlığa malikdir?

A1: Standart yerə tolerantlıq diametri ±0,002 mm, səthi bitirmə Ra 0,2-0,4μm-dir. Fit sinifləri mövcuddur: m6 press-fit, h6/h7 slip-fit.

S2: m6 və h6 uyğun sancaqlar arasındakı fərq nədir?

A2: m6 sancaqlar bərkidilmiş quraşdırma üçün bir qədər böyük ölçülüdür, onlar kəsilmiş deşiklərə bağlanır və çıxarmaq üçün dartıcı tələb olunur. h6/h7 sancaqlar mütəmadi olaraq sökülməli olan montajlar üçün sürüşməyə uyğundur. Müraciətinizi bizə bildirin və biz düzgün sinfi tövsiyə edək.

Q3: Siz bərkimiş paslanmayan sancaqlar təmin edirsinizmi?

A3: Bəli — çökmə ilə sərtləşən paslanmayan material əla korroziyaya davamlılıqla HRC 38–44-ə qədər bərkidilə bilər. Qida və ya dəniz vəzifəsi üçün bu düzgün seçimdir.

4-cü sual: Siz xüsusi uzunluqlu və ya xüsusi paxlı sancaqlar edə bilərsinizmi?

A4: Bəli. Hər bir rəsm üçün xüsusi uzunluqları, xüsusi pahları, konik pilotları və yivləri kəsdik. Xüsusi sancaqlar üçün MOQ aşağıdır - nümunələr qəbul edilir.

5-ci sual: Anbarda sancaqlar üzərində pasın qarşısını necə alırsınız?

A5: Sancaqlar yağlanır və buxar fazalı korroziya inhibitoru kağızı ilə qablaşdırılır. Xaricə dəniz yükləri üçün passız gəlişi təmin etmək üçün VCI qablaşdırmasından istifadə edirik.
