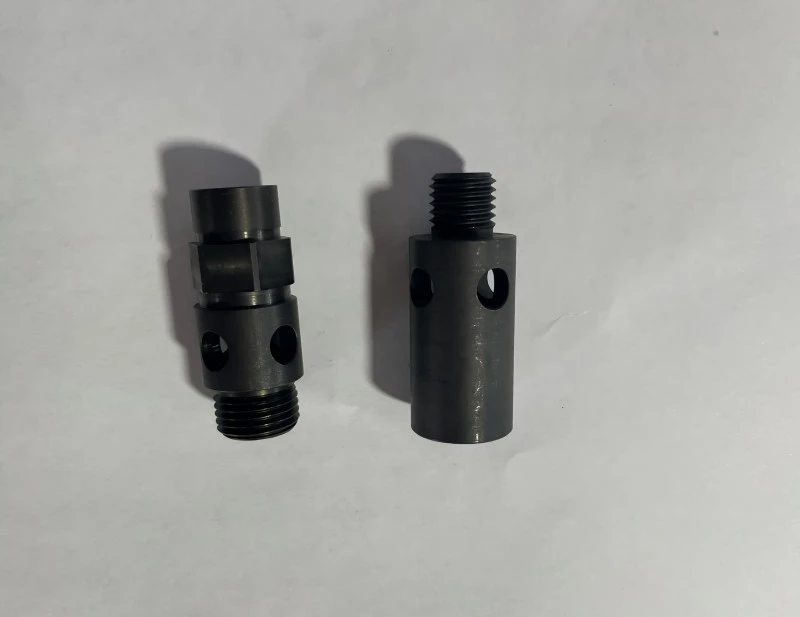

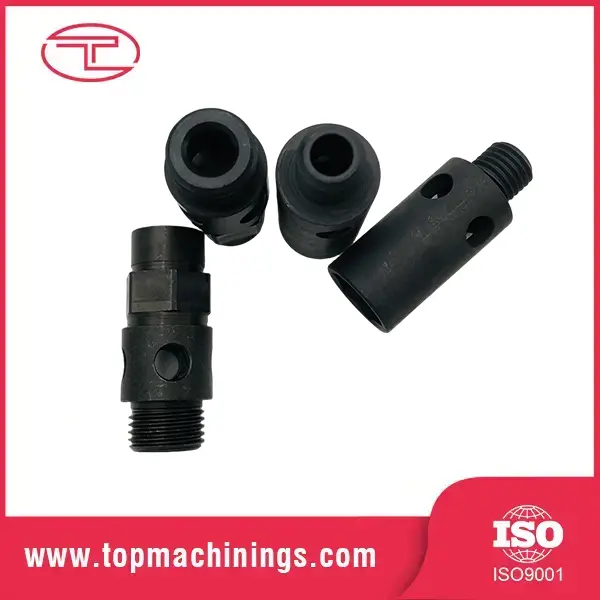

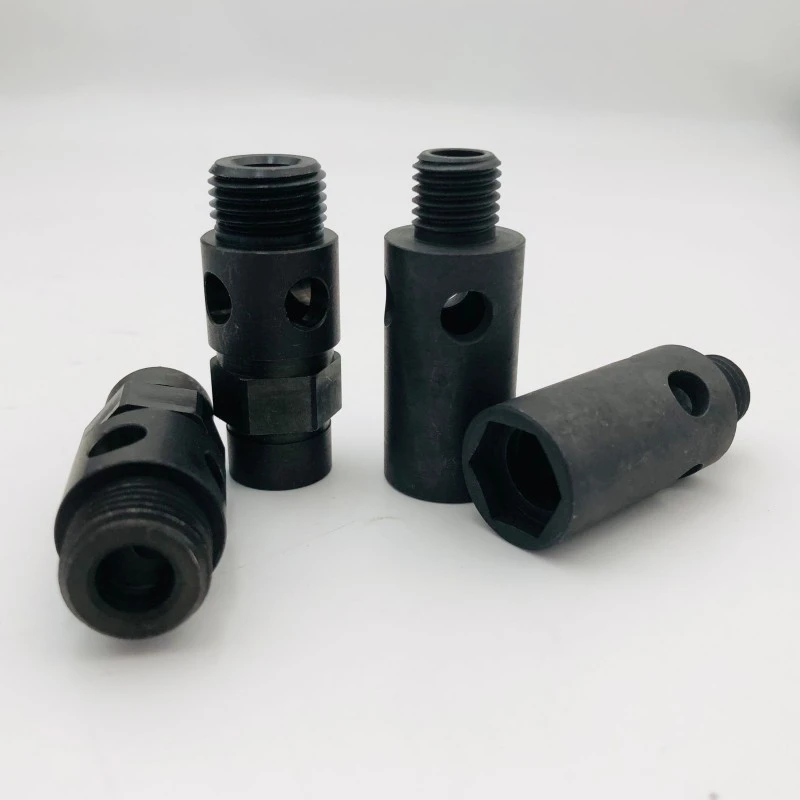

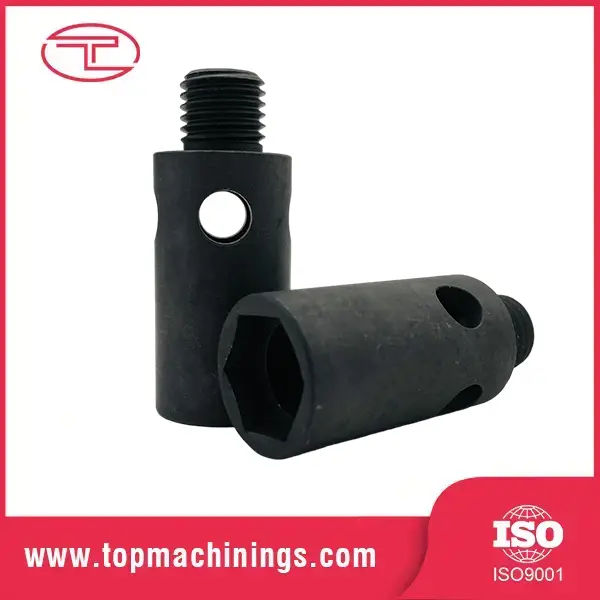

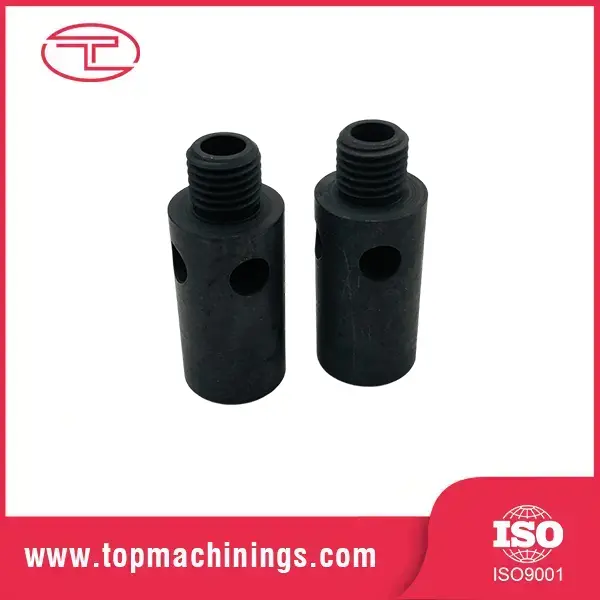

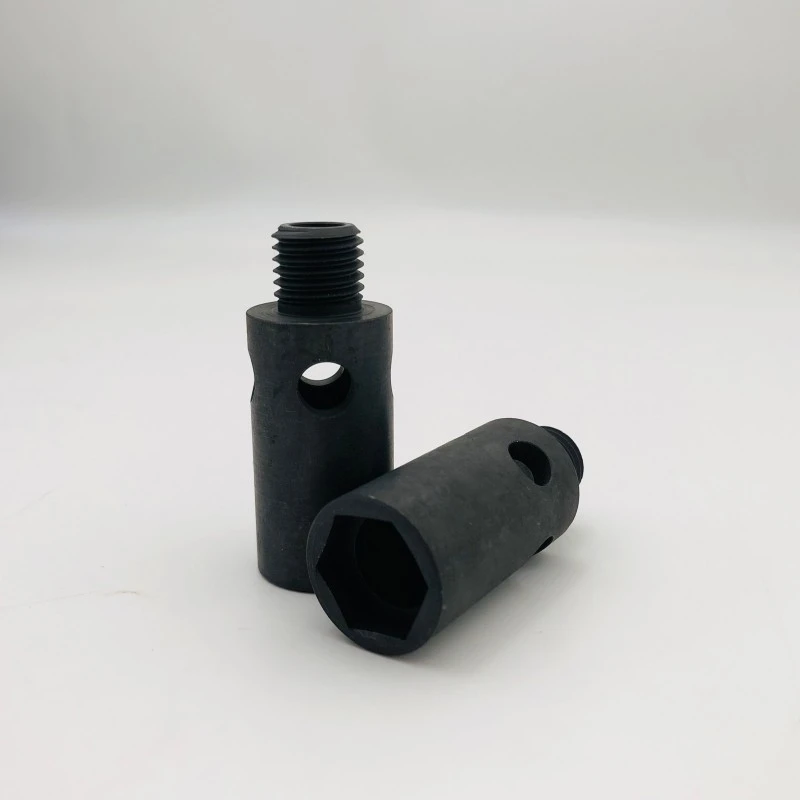

CNC Emalı Həssas Yivli Mil

Yivli mil, uzunluğunun bir hissəsi və ya hamısı boyunca işlənmiş ipləri olan silindrik fırlanan bir komponentdir. Klassik nümunə aparıcı vintdir - hər bir CNC maşınının, 3D printerin və xətti aktuatorun ürəyidir - burada sap fırlanmanı dəqiq xətti hərəkətə çevirmək üçün qozla məşğul olur. Lakin CNC emal üçün dəqiq yivli mil həmçinin yivli ucları, bağlama çubuqları, tənzimləmə vintləri və qidalandırıcı valları olan motor valları kimi görünür.

Yaxşı yivli şaftı pisdən ayıran bir baxışda görünməzdir və xidmətdə fəlakətlidir: bütün uzunluqda iplik addımının dəqiqliyi. Bir metr məsafədə kumulyativ addım xətası 0,1 mm olan aparıcı vint, dəzgahınızı hər dəfə 0,1 mm yanlış yerləşdirəcək. Dəqiq hissə ilə problemli hissə arasındakı fərq budur.

Dizayn və Material Mülahizələri

Ümumi qiymətlər: 4140/42CrMo, 1045 (ümumi vəzifə), SUS303/316 (korroziyaya davamlı), 6061-T6 (yüngül)

İp formaları: Acme, trapezoidal, metrik ISO, UNC/UNF, vida uyğun

İstilik müalicəsi: iplik yanlarının induksiya ilə bərkidilməsi, bərkimə və ya karbürləşdirmə

Kritik xüsusiyyətlər: daşlama üçün mərkəz dəlikləri, açar yolları, düzlər, çarpaz deliklər və addım diametrləri

İp addımının diametri və rulman jurnalları arasında konsentriklik: ≤ 0,02 mm TIR

Düzlük: standart 0,05 mm/m, dəqiqlik dərəcələri üçün 0,02 mm/m

CNC emal üçün dəqiq yivli mil üçün material seçimi performans qərarıdır: 4140 bərkimiş və torpaq uzun aşınma ömrü və ölçülü sabitlik verir; 6061 alüminium yüksək sürətli tətbiqlər üçün yüngül aşağı ətalətli hərəkət verir. Biz yalnız qiymətə deyil, yükə, sürətə və iş dövrünə əsaslanan dərəcəsi tövsiyə edirik.

Əsas Xüsusiyyətlər və Faydalar

Tam Uzunluqda Dəqiq Mövzular

İplər CNC nəzarəti altında tək nöqtəli kəsilir və ya iplə frezelənir, addım dəqiqliyi təkcə ölçüdə deyil, bütün ip uzunluğunda yoxlanılır. Dəqiq yivli mil üçün CNC emal üçün biz 300 mm-də 0,02 mm-lik kümülatif addım xətasını saxlayırıq, beləliklə, maşınınız hər bir səyahət nöqtəsində düzgün mövqe tutur.

Konsentrik mövzudan jurnala münasibət

İp və rulman jurnalları bir quraşdırmada və ya iki əməliyyat arasında mərkəzlərdə işlənir, 0,02 mm-dən az axıntı saxlayır. Həqiqi işləyən mil bərabər şəkildə köhnəlir, daha az titrəyir və rulman ömrünü uzadır.

İstilik müalicəsi vəzifəyə uyğundur

İplərin yan tərəflərində induksiya ilə bərkitmə, fırlanma momentinin ötürülməsi üçün nüvəni möhkəm saxlayarkən aşınmaya davamlı səth verir. Yüksək dövrəli tətbiqlər üçün biz sizin spesifikasiyanıza uyğun olaraq karbürləşdiririk və ya sərtləşdiririk.

Əhəmiyyətli olduğu yerdə yerin diametrləri

Yastıq dayaqları və möhür səthləri ±0,003 mm dözümlülüklə Ra 0,2 μm-ə qədər silindrik zımpara edilə bilər - yüksək RPM-də möhürləri sızdırmaz və rulmanları sakit saxlayan səth bitirmə.

Birdəfəlik: Mil + Fitinqlər

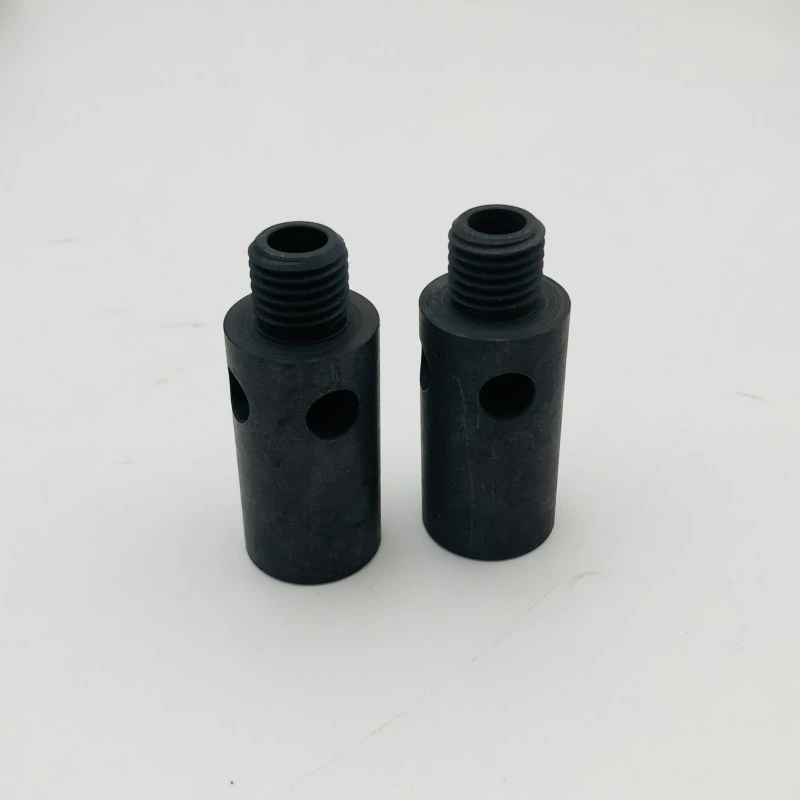

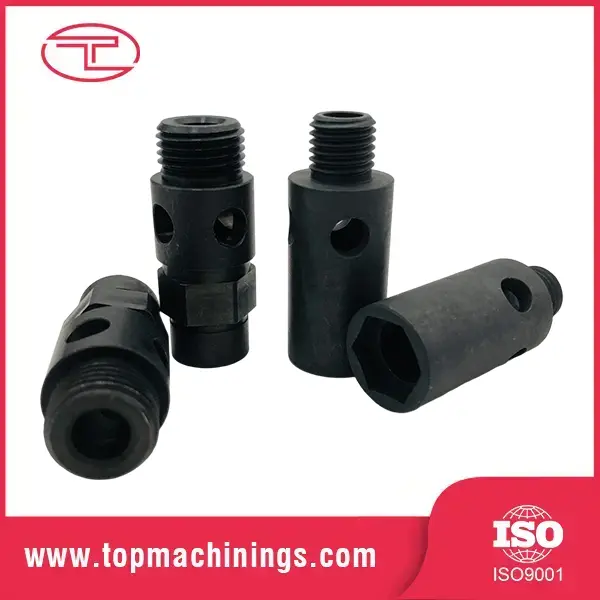

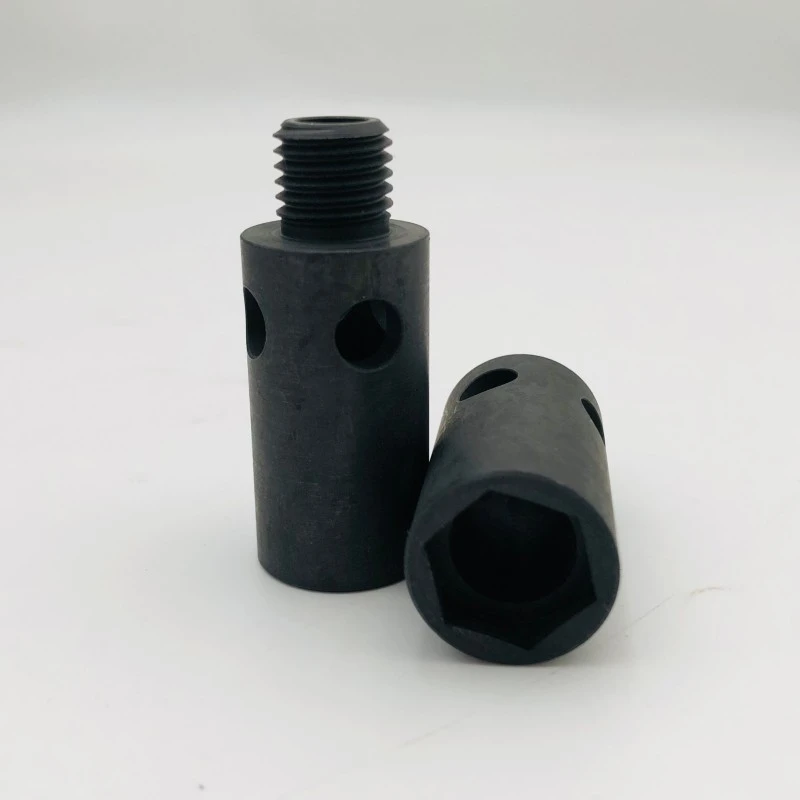

Biz tam şaftı emal edirik: saplar, açar yuvaları, düzlər, çarpaz qazılmış deliklər və yivli uclar - bir hissə, bir təchizatçı, bir keyfiyyət standartı. İkinci satıcı yoxdur, komponentlər arasında tolerantlıq yoxdur.

Məhsulun spesifikasiyası

Tipik Tətbiqlər

CNC emal üçün dəqiq yivli mil istehsalçısı və təchizatçısı olaraq, Tuoyuan Metal valları birbaşa zavod qiymətinə toplu olaraq təmin edir:

CNC maşınları və 3D printerlər üçün qurğuşun vintlər və top vintli vallar

Muftalar və kasnaklar üçün yivli ucları olan motor valları

Xətti ötürücü və elektrik silindr komponentləri

Sənaye avadanlıqları üçün bağlama çubuqları və tənzimləyici vintlər

Avtomobilin sükanı və asma yivli komponentləri

Tekstil, qablaşdırma və çap maşınları üçün yem şaftları

Haqqımızda

Dəqiq emal bizim əsas işimizdir

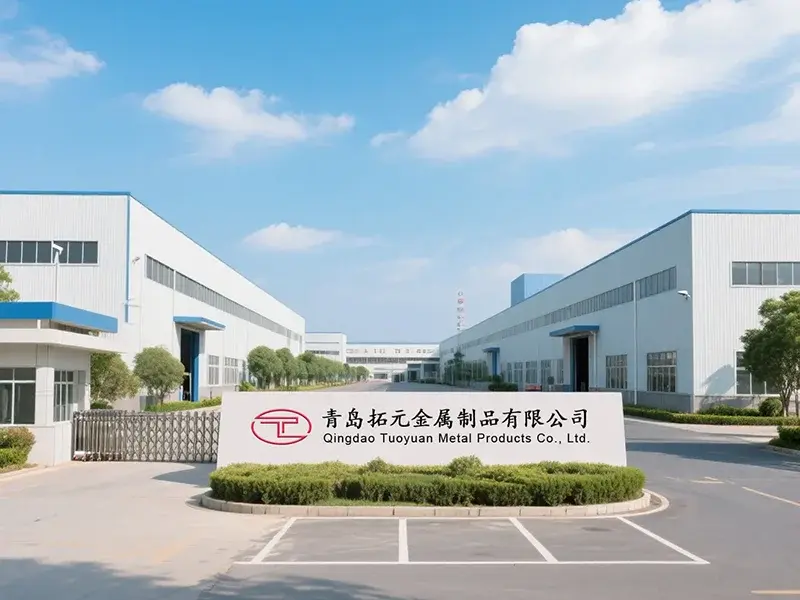

Tuoyuan Metal dəqiq tornalanmış hissələr və CNC işlənmiş komponentlər üzrə ixtisaslaşmışdır — CNC emalında dəqiq yivli val bizim təkərxanamızda geniş yer tutur. On illik emal təcrübəsi, 20 yüksək sürətli CNC torna dəzgahı, 5 emal mərkəzi və illik 100 milyon parça istehsal gücü.

Şimali Amerika bazarlarında sübut edilmişdir

Satışlarımızın 60%-i müştərilərin sərt dözümlülük və etibarlı çatdırılma tələb etdiyi Şimali Amerikaya gedir. 95% təkrar alış nisbəti müştərilərimizin yenidən sifariş verməsi deməkdir - ən güclü keyfiyyət sertifikatı.

Sürətli, Aydın Ünsiyyət

Satış komandamız səlis ingilis dilində danışır və 24 saat ərzində cavab verir. Keyfiyyət məsələləri 48 saat ərzində cavab alır. Heç bir dil maneəsi, qaçış yoxdur.

Quraşdırılmış Mühəndislik Dəstəyi

Material və ya istilik müalicəsi haqqında əmin deyilsiniz? Müraciətinizi bizə göndərin və biz düzgün qiymət və prosesi tövsiyə edək. Biz prototipdən kütləvi istehsala qədər dəstək veririk.

Tez-tez verilən suallar

S: Siz aparıcı vintlər düzəldirsiniz? Hansı dəqiqliyə nail ola bilərsiniz? A: Bəli - qurğuşun vintlər bizim ixtisaslarımızdan biridir. Standart sinif 300 mm üçün ± 0,05 mm-ə malikdir; dəqiqlik dərəcəsi ±0,02 mm kümülatif addım xətasına malikdir. Daha yüksək dəqiqlik üçün biz də təmin edə biləcəyimiz bilyalı vintləri tövsiyə edirik.

S: Nümunədən bir mil emal edə bilərsinizmi? A: Bəli, biz fiziki nümunələrdən, eləcə də çertyojlardan tərs mühəndislik edirik. Nümunəni ölçür, rəsm yaradırıq və istehsaldan əvvəl sizinlə təsdiq edirik.

S: Aşınmaya davamlı ip üçün hansı istilik müalicəsini tövsiyə edirsiniz? Cavab: Əksər CNC emalı üçün dəqiq yivli mil və ötürücü tətbiqləri üçün sapların HRC 45–55-ə induksiya ilə bərkidilməsi düzgün seçimdir - sərt səth, möhkəm nüvə. Həddindən artıq aşınma üçün, karbürləşdirmə və ya tam sərtləşdirmə mövcuddur.

S: İddia etdiyiniz diametr tolerantlığını saxlaya bilərsinizmi? A: Bəli. Dönülmüş diametrlər ± 0,02 mm-ni saxlayır; torpaq diametrləri ± 0,005 mm-ni saxlayır. Bizim CNC maşınlarımız hər partiyada CMM yoxlaması ilə təsdiqlənmiş ≤±0,003 mm-lik təkrar yerləşdirmə dəqiqliyinə malikdir.

S: Sizin MOQ və çatdırılma vaxtınız nədir? A: Prototip MOQ çevikdir (hətta 1-5 ədəd). Təxminən 500 ədəddən istehsal MOQ. Qurğuşun müddəti orta hesabla 15 gün, üyüdülmə və istilik müalicəsi ilə 18-20 gündür.
