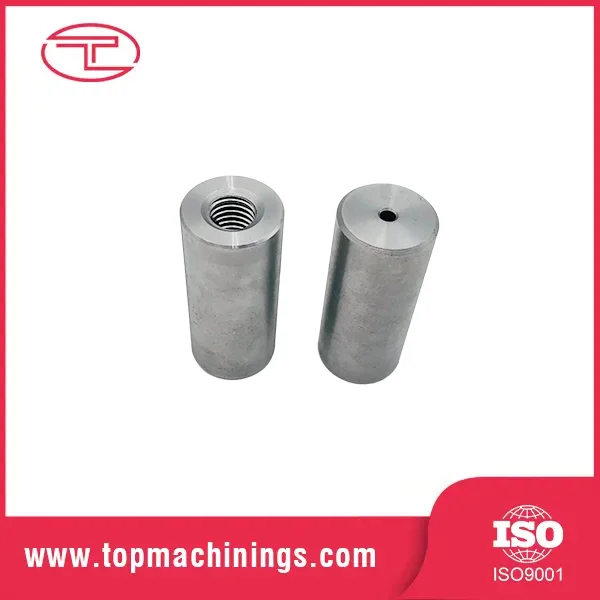

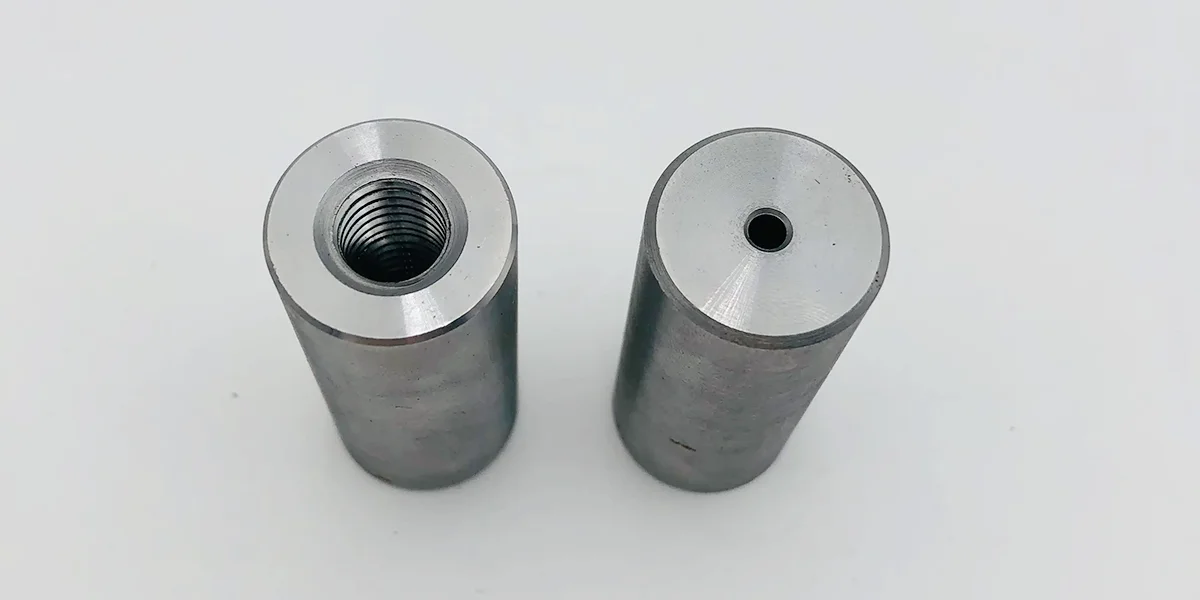

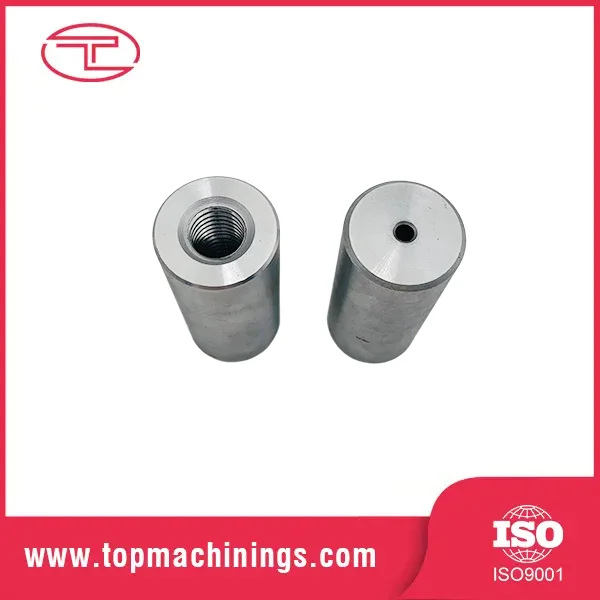

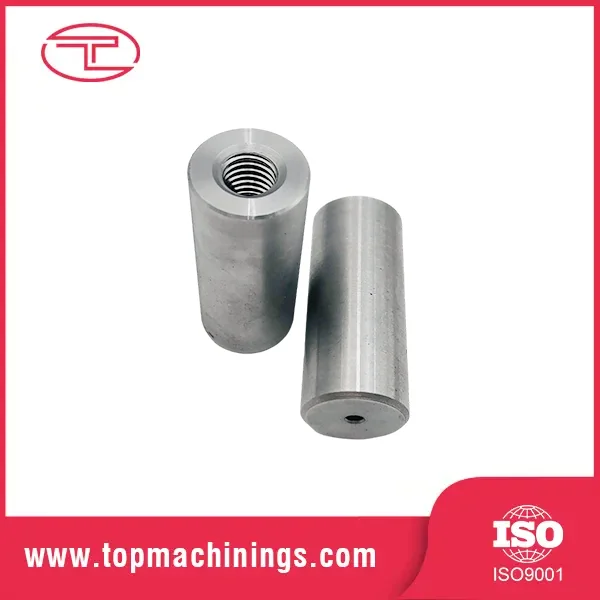

Həssas CNC Yivli Bushing

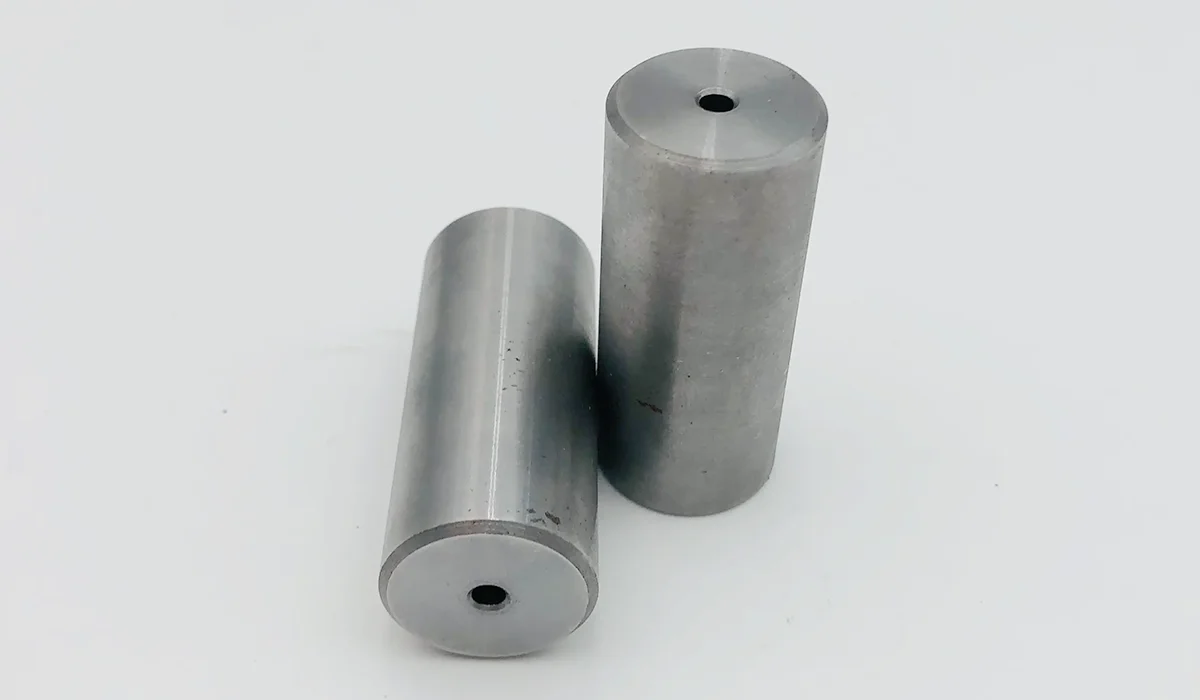

Dəqiq CNC yivli kol, daxili və ya xarici səthində dəqiq emal edilmiş sapları olan silindrik bir qoldur. Bunu komponentə ipləri birbaşa ana hissəyə emal etmədən güclü, dəyişdirilə bilən ip interfeysi verən "yivli əlavə" kimi düşünün. Yumşaq alüminium korpusda yivli çuxur zolaqlar açdıqda - klassik nasazlıq rejimi - bushing günü xilas edən hissədir.

İki əsas ailə var: yivli əlavələr və qol kolları. Hər ikisi dəzgah sexindən eyni şeyi tələb edir: dairəvilik, konsentriklik və mikronlarla ölçülən iplərin dəqiqliyi.

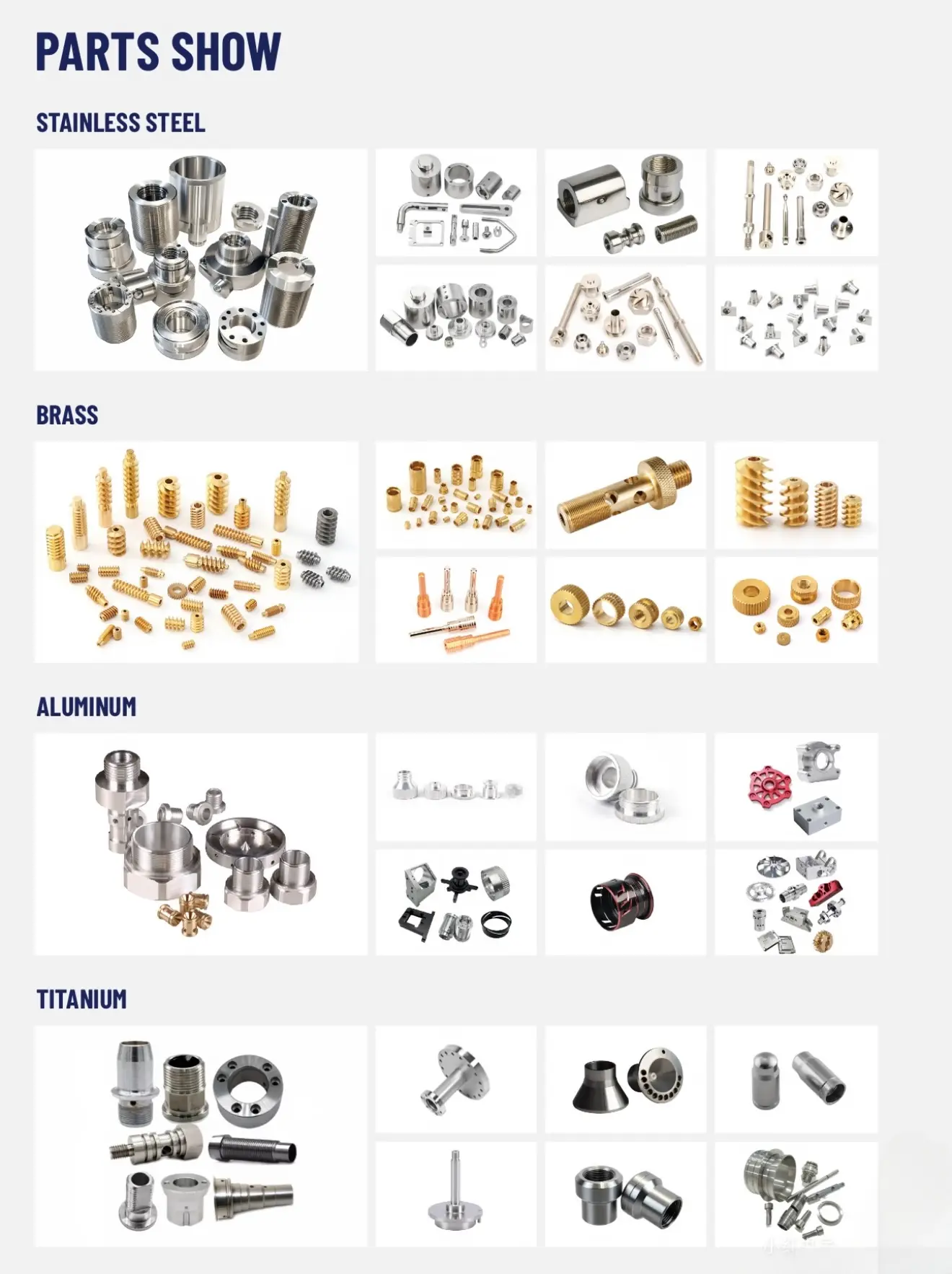

Materiallar və İp Konfiqurasiyaları

Paslanmayan polad (SUS303/304/316): qida, dəniz və tibbi istifadə üçün korroziyaya davamlıdır.

Alaşımlı polad (4140/1045): ağır yük tətbiqləri üçün istilik müalicəsi ilə yüksək möhkəmlik.

Pirinç (C3604/HPb59-1): dəqiq CNC yivli rulmanlar üçün əla emal qabiliyyəti və təbii sürtkü qabiliyyəti.

Alüminium (6061-T6/7075): aerokosmik və avtomobil birləşmələri üçün yüngül.

Mövzu formaları: metrik (M3–M64), UNC/UNF, NPT boru ipləri və hər rəsm üçün fərdi formalar.

Siniflər: 6H/6g standart, müdaxiləyə uyğun tətbiqlər üçün 5H/4h dəqiqlik sinifləri.

İp, CNC torna tezgahlarında tək nöqtəli yivləmə və ya iplik frezeleme ilə kəsilir, daha sonra addım diametrinin ölçülməsi aparılır. Preslənmiş əlavələr üçün biz xarici diametrini ±0,005 mm-ə qədər saxlayırıq ki, kol oturacaqları düzgün müdaxilə ilə - quraşdırmaq üçün kifayət qədər boş, heç vaxt fırlanmamaq üçün kifayət qədər sıx.

Məhsulun spesifikasiyası

Həssas CNC Yivli Bushingin Tipik Tətbiqləri

Dəqiq CNC yivli kol istehsalçısı və tədarükçüsü olaraq, Tuoyuan Metal buşinqləri toplu olaraq fabrikdən birbaşa qiymətlərlə təmin edir:

Avtomobil və elektronikada alüminium və plastik korpuslar üçün yivli əlavələr.

Pompalarda, sürət qutularında və konveyerlərdə rulman qolları və köhnəlmə kolları.

Dəstəklər, qurğular və alət lövhələri üçün kolların yerləşdirilməsi.

Hidravlik və pnevmatik silindr komponentləri.

Mebel, cihaz və avadanlığın dönmə birləşmələri.

Yüngül aerokosmik və müdafiə qurğuları.

Real Case

Case Study: Xüsusi Həssas CNC Yivli Pirinç Kollar

Sənaye: Elektronika və Elektrik Avadanlıqları

Material: Pirinç C36000

Proses: İsveçrə CNC Tornalama, Vurma və Hex Frezeleme

Amerikalı bir elektron komponent istehsalçısına plastik qapaqlar içərisində fırlanma əleyhinə əlavələr kimi xidmət etmək üçün xüsusi dəqiqlikli CNC yivli kollar lazım idi. Plastik korpusa zərər vermədən vida montajını asanlaşdırmaq üçün hissələri çapıqsız bitirmə tələb edirdi. Çox oxlu İsveçrə CNC torna dəzgahlarından istifadə edərək, biz mis kolları təmiz saplarla və dəqiq altıbucaqlı başlıqlarla tək quraşdırmada emal etdik. Bütün metal qırıntılarını çıxarmaq üçün hərtərəfli ultrasəs təmizləmə prosesi həyata keçirildi, ardınca 100% iplik optik yoxlama aparıldı.

İstehsal prosesi

Hər bir burç mühəndis baxışı ilə başlayır: komandamız 2D/3D rəsminizi və ya nümunənizi təhlil edir, material dərəcəsini seçir və optimal alət yollarını proqramlaşdırır. Yivli əlavələr üçün kritik parametr müdaxilə uyğunluğudur - biz əsas hissəni həddindən artıq gərginləşdirmədən saxlanmasına zəmanət vermək üçün dəqiq OD hesablayırıq.

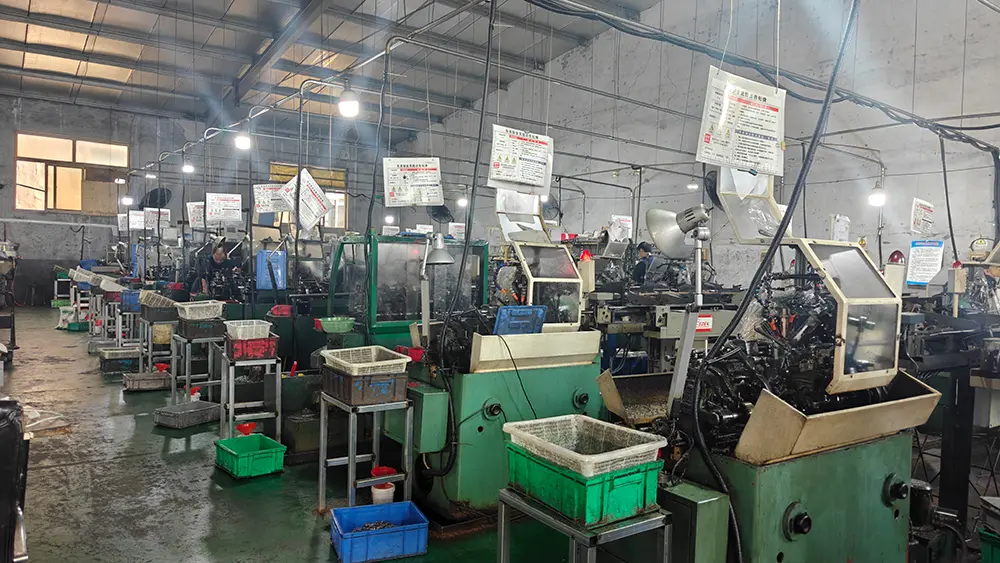

Emal çubuq qidalandırıcıları olan yüksək sürətli avtomatik CNC torna tezgahlarında aparılır. Dönmə, üzlük, yiv açma, qazma və yivləmə mümkün olduqda bir sıxma dövründə tamamlanır - bu tək quraşdırma yanaşması konsentrikliyi mikron diapazonunda saxlayan şeydir.

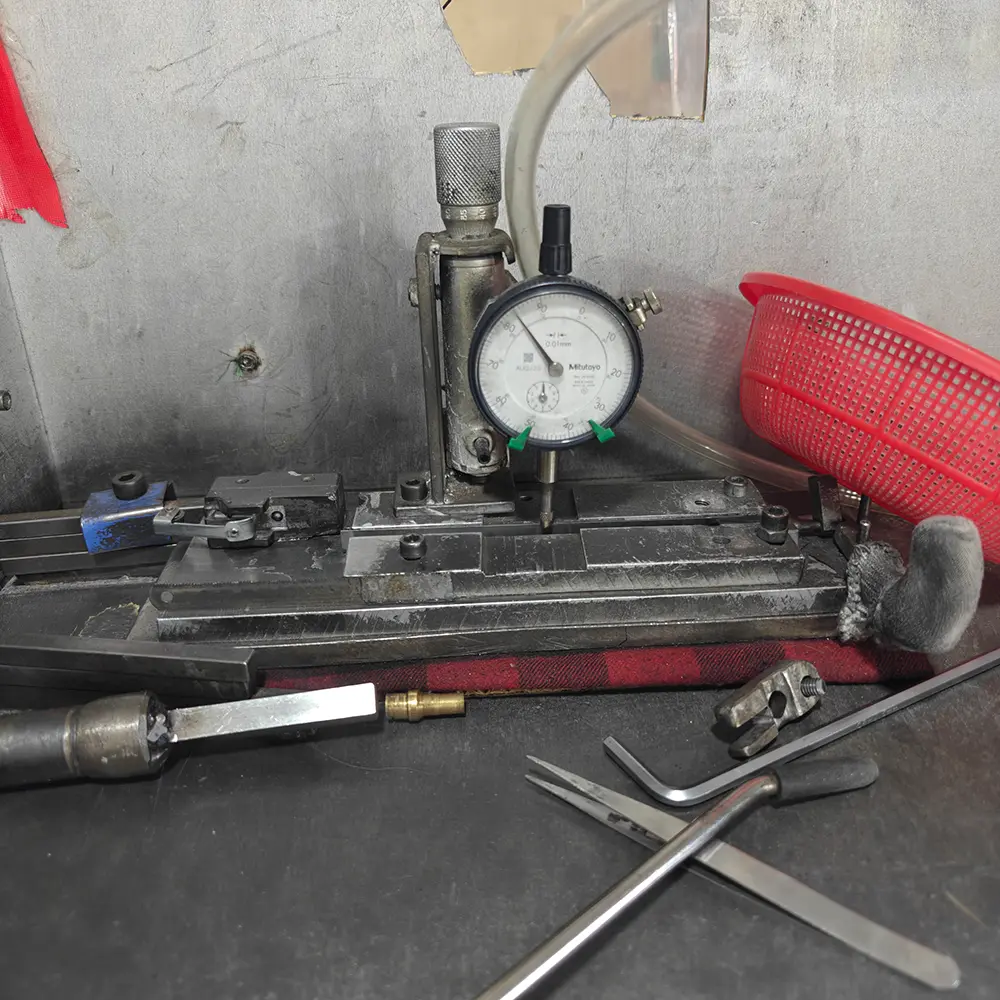

Yivlənmədən sonra 100% yoxlama aparılır: ip tıxacının/halqanın ölçülməsi, optik çeşidləmə və nümunə götürülmüş hissələrdə CMM yoxlaması. Səthi emal (sink, qara oksid, nikel) bizim daxili xətlərimizdə son qablaşdırmadan əvvəl tətbiq olunur.

Niyə Tuoyuan Metalı seçin

Dəqiq emal onilliyi Tuoyuan Metal, 95% təkrar alış dərəcəsi ilə 20+ ölkədə müştərilərə xidmət göstərən dəqiq dönmə hissələri və CNC işlənmiş komponentlər üzrə 10 ildən çox təcrübəyə malikdir. Bizdən kollar sifariş edərkən, probleminizi artıq həll etmiş bir mağaza ilə işləyirsiniz - dəfələrlə.

Buşinqlər pas əleyhinə kağıza, poli çantalara və sifariş ölçüsünə görə ixrac kartonlarına və ya taxta qutulara yığılır. Kiçik lotlar ekspress ilə göndərilir (DHL/FedEx/UPS); toplu sifarişlər Qingdao limanından (FCL/LCL) və ya hava daşımalarından dəniz yolu ilə göndərilir. Sənədləşdirmə: Kommersiya fakturası, qablaşdırma siyahısı, konosament, mənşə sertifikatı, material sınağı sertifikatı. Dəqiq CNC yivli kol qiymətləri, toplu sifarişlər və ya kotirovka üçün ixrac komandamızla əlaqə saxlayın.

Tez-tez verilən suallar

Q1: Siz mənim rəsm və ya nümunəmdən kolları emal edə bilərsinizmi?

A1: Bəli. Bizə 2D/3D rəsm (PDF, AI) və ya fiziki nümunə göndərin. Biz dizaynı nəzərdən keçiririk, material və dözümlülükləri təsdiqləyirik və kütləvi istehsaldan əvvəl təsdiqiniz üçün istehsaldan əvvəl nümunələr hazırlayırıq.

2-ci sual: İplərdə hansı tolerantlığı saxlaya bilərsiniz?

A2: ISO 965-ə uyğun standart ip sinifləri 6H/6g. Dəqiq tətbiqlər üçün, kalibrlənmiş ölçmə cihazları ilə təsdiqlənmiş addım diametri ilə 5H/4h saxlaya bilərik. Bizə sinif tələbinizi bildirin.

Q3: Böyük sifarişlərdə keyfiyyətə necə zəmanət verirsiniz?

A3: Tam hesabatla ilk məqalənin yoxlanılması, sonra prosesdaxili ölçmə və son ölçülər üzrə 100% optik çeşidləmə. Göndərmədən əvvəl üçüncü tərəf yoxlamasını da dəstəkləyirik.

S4: Bu dəqiq CNC yivli kolları xüsusi ölçülərdə və qeyri-standart iplik meydançalarında istehsal edə bilərsinizmi?

A4: Bəli, biz mühəndis təsvirlərinizə və ya nümunə hissələrinə uyğun olaraq xarici diametri, uzunluğu, divar qalınlığı və iplik xüsusiyyətlərini tam olaraq fərdiləşdiririk.

S5: Kütləvi istehsal sifarişi verməzdən əvvəl nümunələr tələb edə bilərəmmi?

A5: Mütləq. Tam miqyaslı istehsala keçməzdən əvvəl funksional sınaqlarınız və montajın yoxlanılması üçün prototip/istehsal öncəsi nümunələr təqdim edə bilərik.
